グラフィックオーバーレイって何？

そもそもグラフィックオーバーレイとはなんでしょうか。意味を調べても詳しい説明が見つからなかったので、「グラフィック」と「オーバーレイ」の2つの単語に分けて調べてみました。

1. グラフィック（graphic）・・・イラストやグラフ､写真などの静止画像、アニメーションやムービーなどの動画像などを表す（ https://web-seisaku-kaisha.com/it-yougo-jiten/it-moji-hyouji/it-gazou-douga/gurafikku.html より引用）
2. オーバーレイ（overlay）・・・重ねる（もの）、被せる（もの）、覆う（もの）、圧倒する、などの意味を持つ英単語（ https://e-words.jp/w/%E3%82%AA%E3%83%BC%E3%83%90%E3%83%BC%E3%83%AC%E3%82%A4.html より引用）

つまり、2つの言葉の意味を足し合わせてみると、「イラストや写真、アニメーションやムービー」を「重ねる」といった意味ですね。

皆さんが目にしたことがある具体的なグラフィックオーバーレイの例をあげると、TVのテロップやスポーツ中継のスコアボードではないでしょうか。（私はこのイメージで先輩から学びました）
どうでしょうか？これからどういったことをしたいのかイメージいただけたでしょうか？

では、実際にテロップやスコアボードを挿入するシステムはどのような構成になるのでしょうか。
また、 LiveEdge® Nodeを使用することでなにが変わるのでしょうか。

•

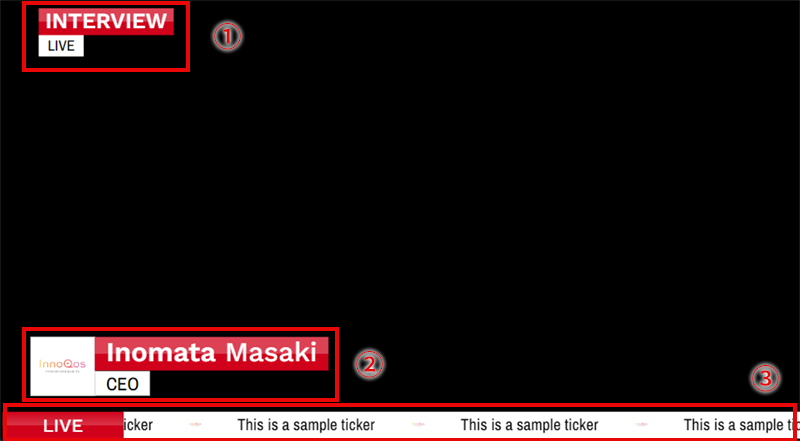

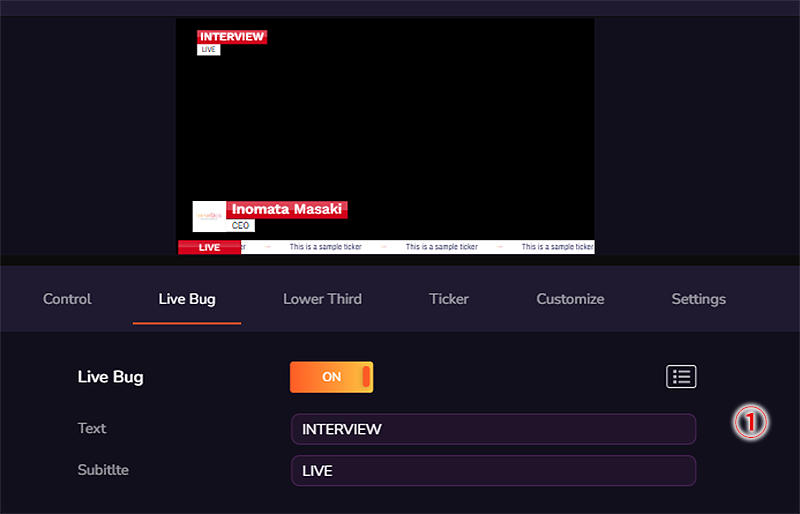

  TVのテロップ

•

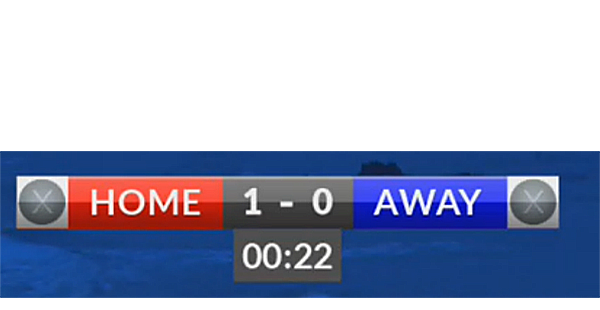

  サッカーのスコアボード

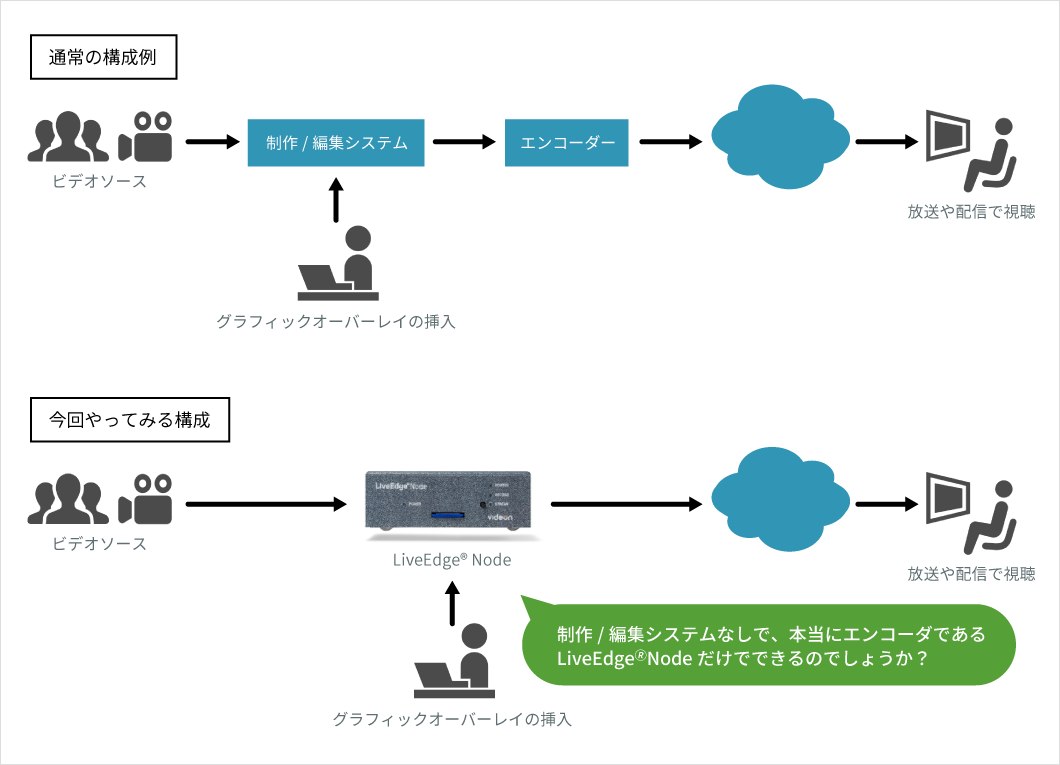

比較（通常 vs 今回）

一般的なグラフィックオーバーレイ構成では、元となるビデオソース（映像素材）に、制作/編集システム（※)を介して、グラフィックを挿入（オーバーレイ）します。その後、グラフィックを挿入したビデオソースを、エンコーダで放送/配信に適した形に変換し、各ネットワークを通り、ご自宅のTVやPC、スマートフォンで視聴することができます。
※実際にはマトリックススイッチャーやスポーツコーダがありますが、便宜上制作/編集システムと表現しています。

LiveEdge® Nodeはエンコーダなのですが、これだけでグラフィックオーバーレイを挿入することができるらしい。
それが本当なら、放送や配信に用いる機器点数を削減につながりますね。

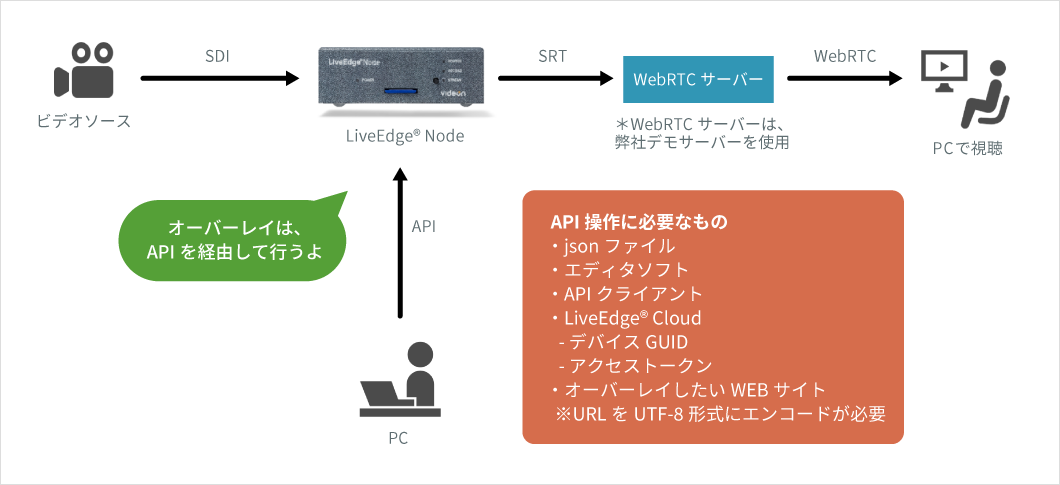

今回の構成

今回は「LiveEdge® Node」のSRT出力にこちらのWEBサイトをグラフィックオーバーレイとして挿入したいと思います。
（https://overlays.uno/home）

ここからが本題です。
では実際に LiveEdge® Node を使用し、グラフィックオーバーレイを挿入してみましょう。

配信を行うために必要なものとして、ビデオソース、LiveEdge® Node、打ち上げ先のサーバー（WebRTCサーバー）と視聴環境、Videon公式から入手したjsonファイル（API操作で使用）、それにPCとインターネット環境です。

更にそこから、PCでjsonファイルを編集し、APIで操作をするために①エディタソフトと②APIクライアントが必要になります。
今回は全てフリーソフトで実施してみました

• ①エディタソフト ・・・ コンピュータ上で各種ファイルを編集するためのソフトウェア。今回の検証では、Visual Studio Codeというソフトを使用しています。
• ②APIクライアント ・・・ APIリクエストの送信、レスポンスを取得することができるソフトウェア。今回の検証では、Postmanというソフトを使用しています。

jsonファイルを編集するために以下の情報が必要です。
ーLiveEdge® Cloud　（Videonエンコーダの管理ポータル。Videonエンコーダ購入と同時に付与されます。）

1. デバイスGUID ・・・ 各機器に割り当てられているID
2. アクセストークン ・・・ APIを操作する際に使用するユーザーを認識するための資格情報

ーオーバーレイしたいWEBサイト

1. ※URLをUTF-8形式にエンコードする必要があります。

手順①環境構築→ WebRTCサーバーへの打ち上げと視聴確認

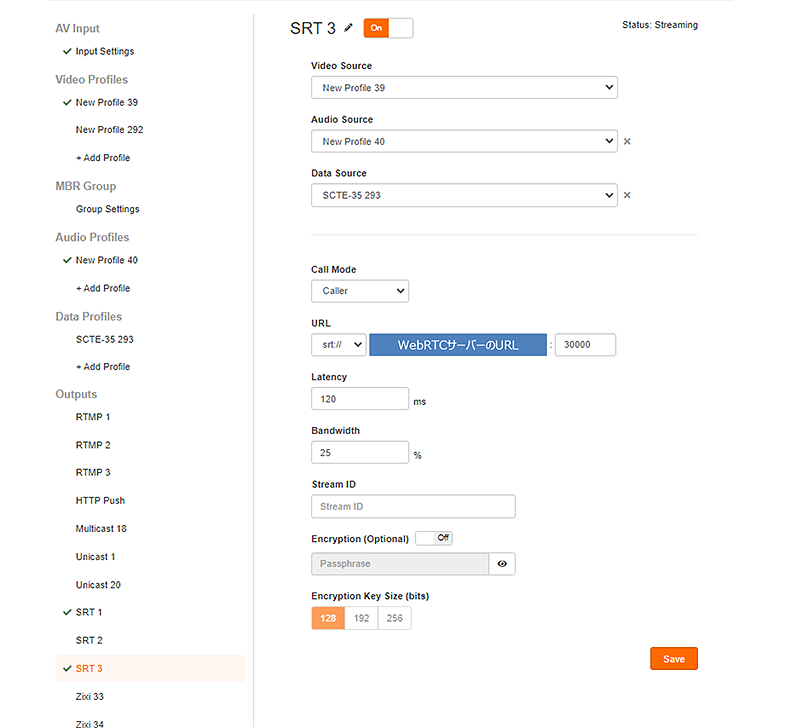

LiveEdge® NodeのGUIからWebRTCサーバーに対し、SRT出力設定を行い、PCで視聴できる環境を構築します。

•
•

  視聴画面
  ↑
  この映像にグラフィックオーバーレイを挿入します

手順②LiveEdge® Cloudにアクセスし、対象端末のデバイスGUIDを確認して、jsonファイルに入力する

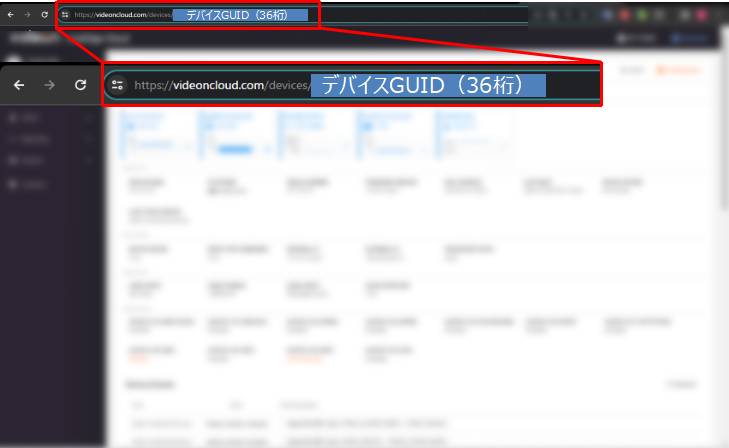

LiveEdge® Cloudにアクセスしダッシュボードから、APIで操作をしたい端末を選択し、URL中のデバイスGUID（末尾36桁）を確認（コピー）して、jsonファイルに入力する。（Visual Studio Codeを使用）

手順③LiveEdge® Cloudにアクセスし、アクセストークンを生成、ダウンロードする

LiveEdge® Cloudにアクセスし 「SETTINGS」→「Manage Account」 にすすみます。

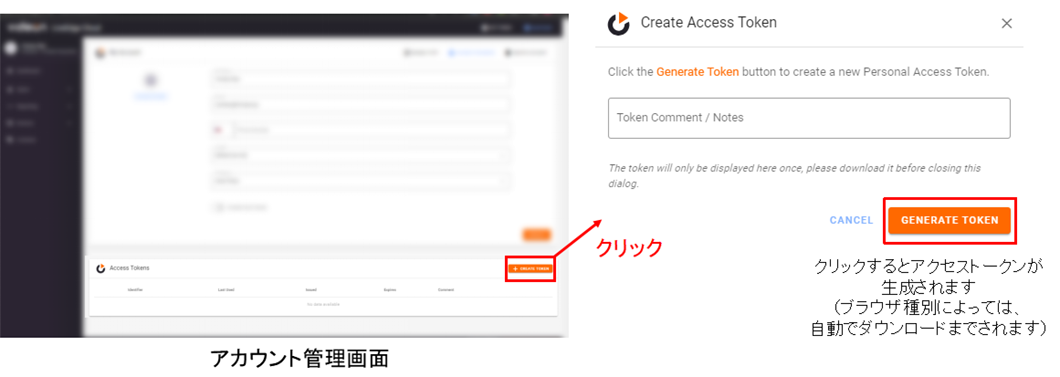

アカウント管理画面右下の「＋CREATE TOKEN」→「GENERATE TOKEN」をクリック。TOKENファイルが生成されます。
生成されたTOKENファイルをダウンロードしておきます。

手順④先ほどダウンロードしたアクセストークンをjsonファイルに入力する

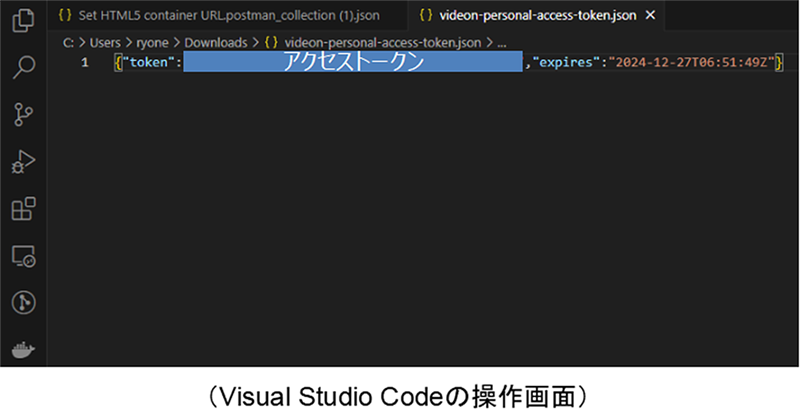

ダウンロードしたアクセストークンの中身

手順⑤グラフィックオーバーレイを行うWEBサイトのURLをUTF-8形式にエンコードし、jsonファイルに入力する

WEBサイトのUTF-8形式へのエンコードはこちらのサイトをご利用ください。
https://www.urlencoder.org/

UTF-8形式へエンコードしたWEBサイトをjsonファイルに入力します。（Visual Studio Codeを使用）

ここまでで環境設定が完了したので、実際にAPIを実行してみましょう。

APIの実行

Postmanへ編集したjsonファイルを読み込ませ、LiveEdge® NodeにAPIリクエストを実行します。
今回はPOST APIでrest_direct_postを選択し送信ボタンをクリックします。

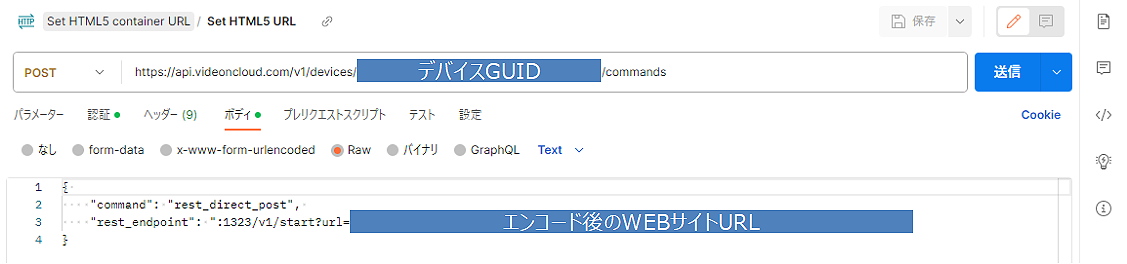

（Postmanの操作画面）

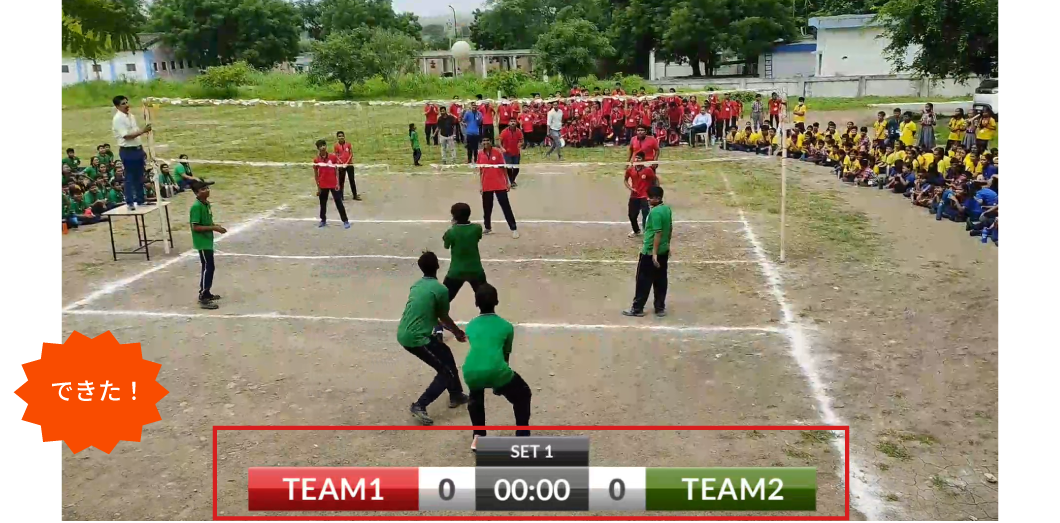

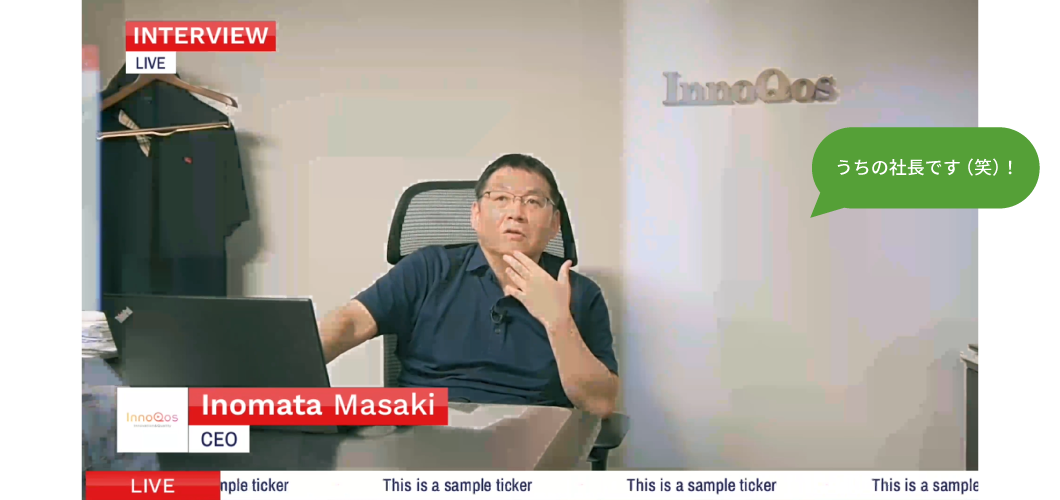

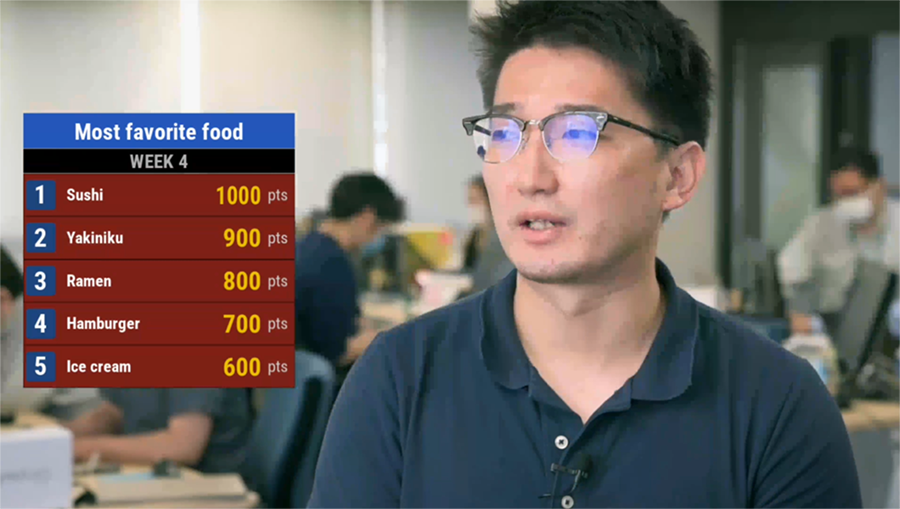

映像にグラフィックオーバーレイが挿入されていることを確認します。
無事に挿入されていますね！

WEBサイト上から操作してみる

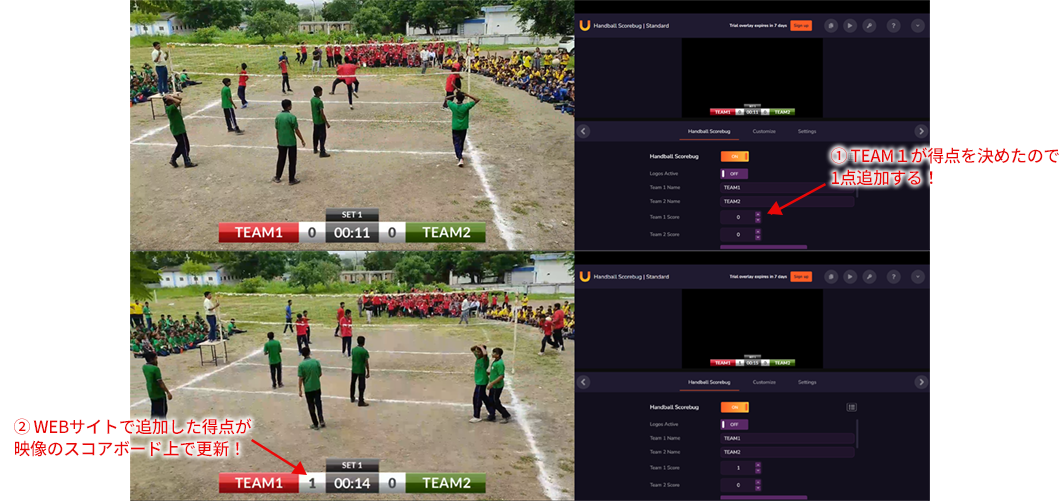

WEBサイト上で TEAM1 の得点を実際に追加してみましょう

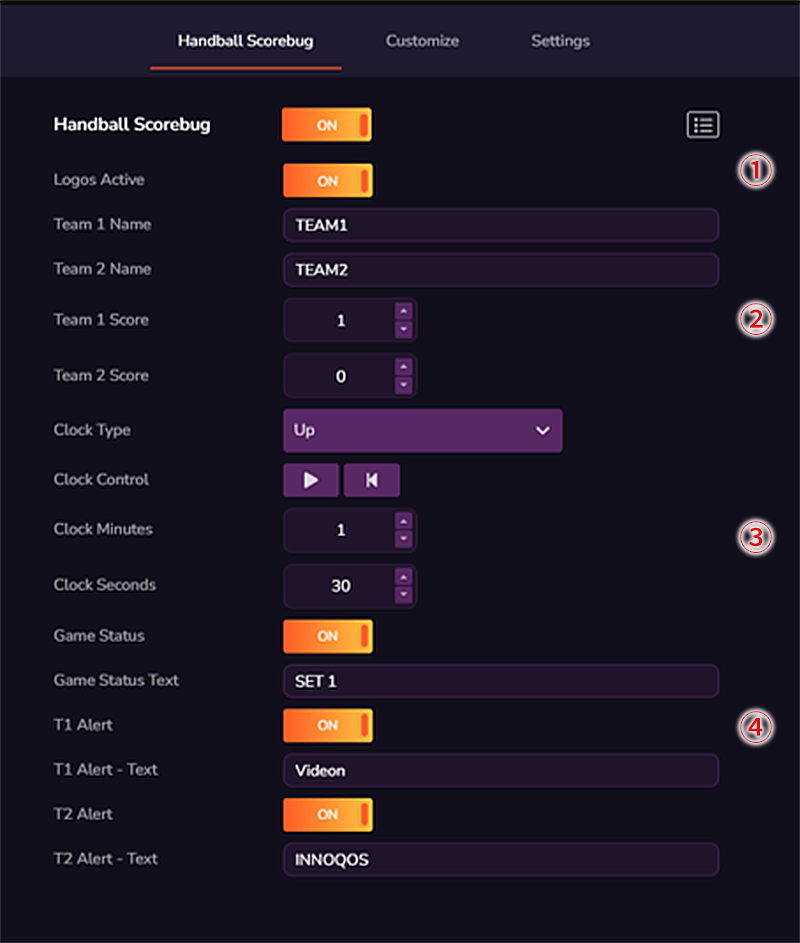

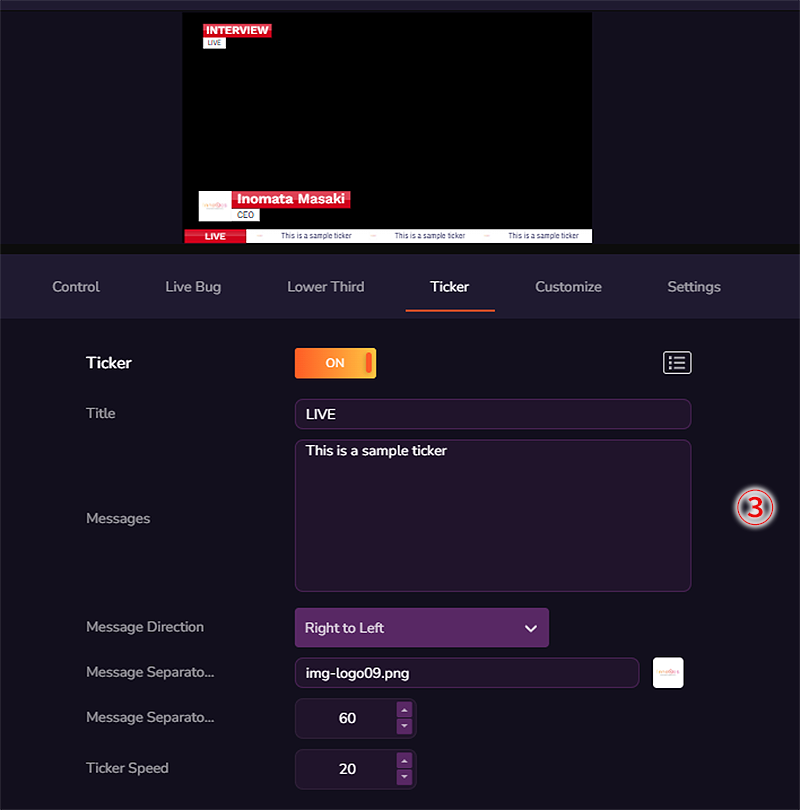

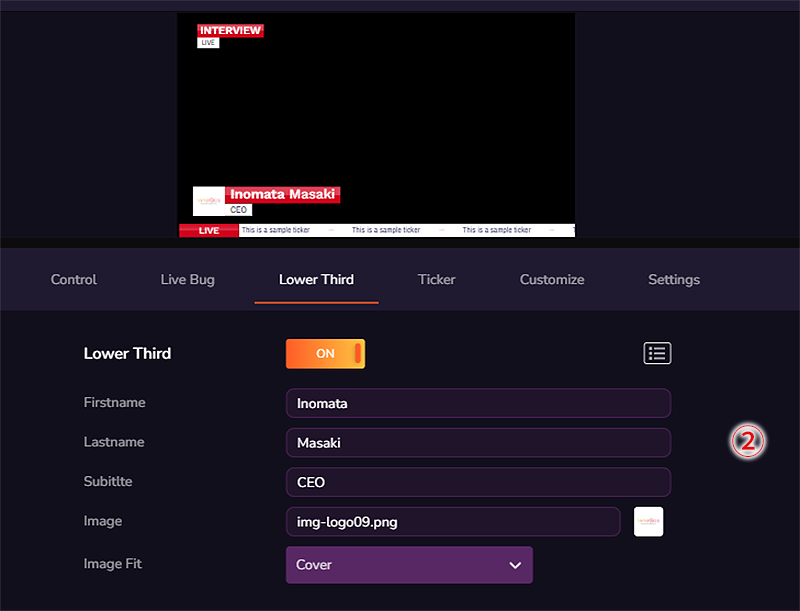

WEBサイト上の操作画面

•
•

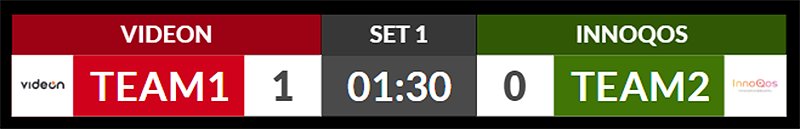

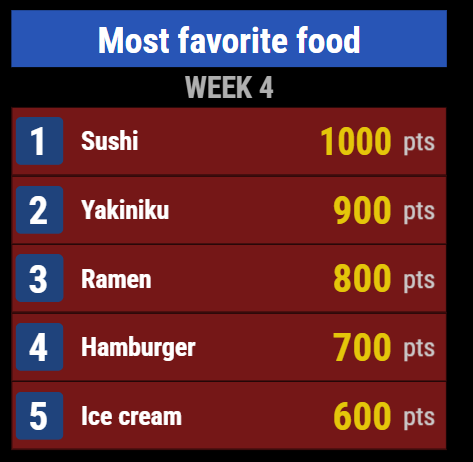

  表示されているスコアボード

  ①スコアボードやロゴの表示/非表示
  ②チーム名やスコアの変更
  ③制限時間の管理
  ④ステータスの表示/非表示、備考への記載

•

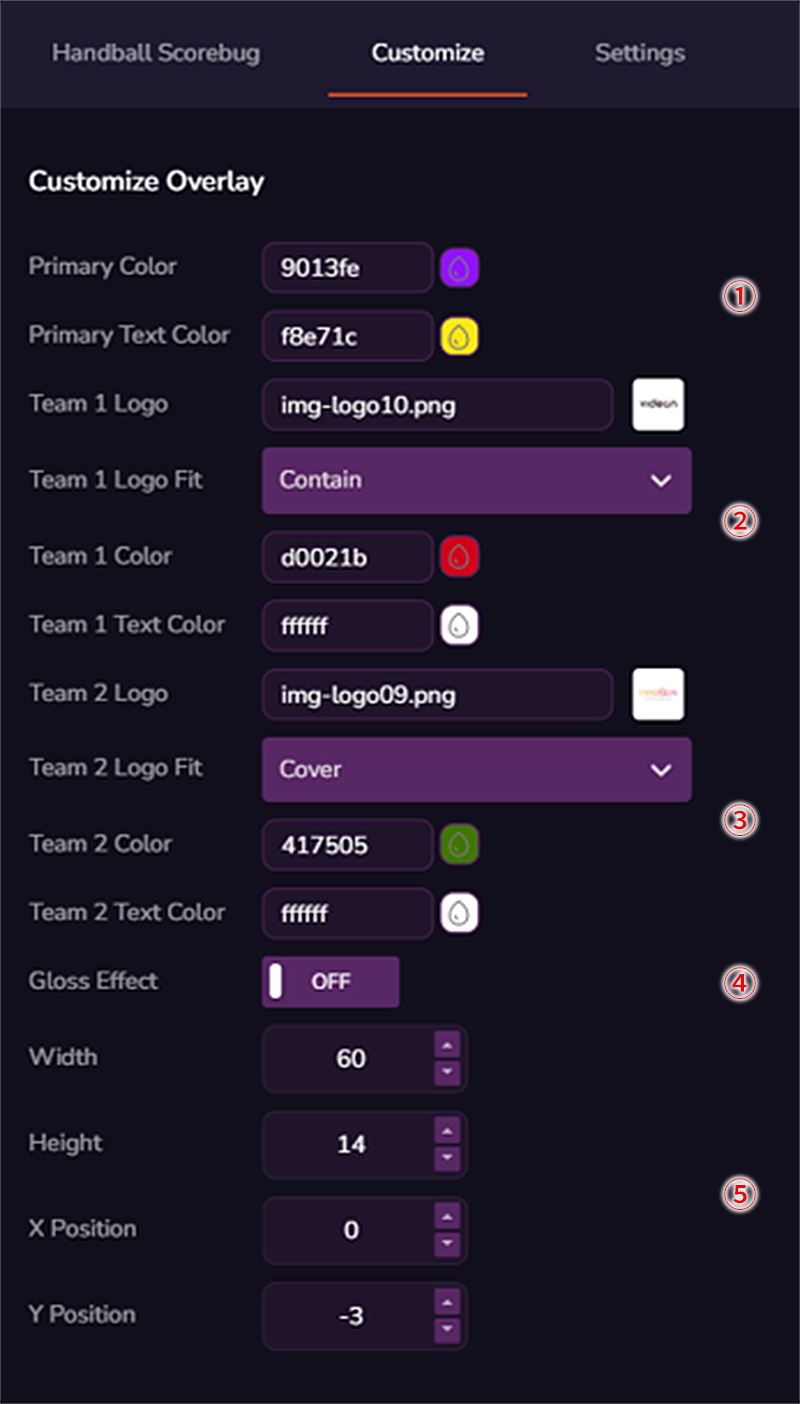

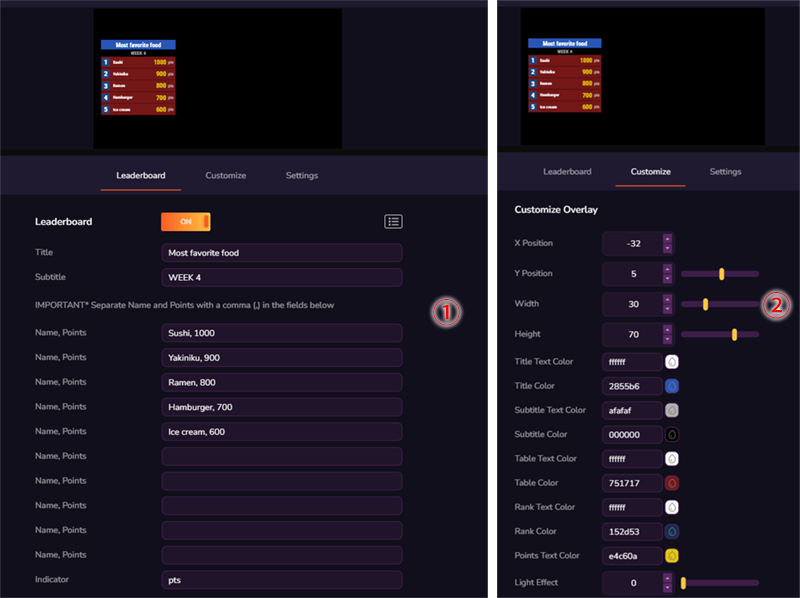

• ①スコアボード内の色設定
  ②TEAM1のロゴ＆色設定
  ③TEAM2のロゴ＆色設定
  ④光沢効果のオン/オフ
  ⑤スコアボードの位置＆サイズ調整

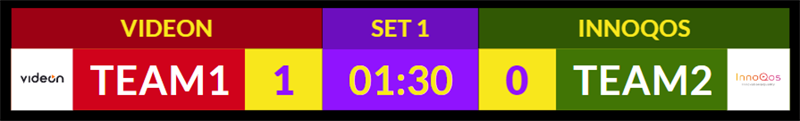

  ④光沢効果をオフにした場合

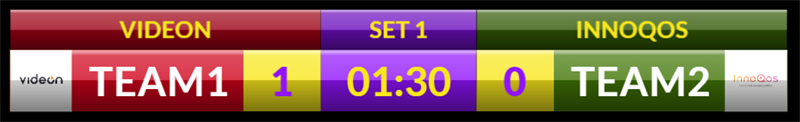

  ④光沢効果をオンにした場合

•

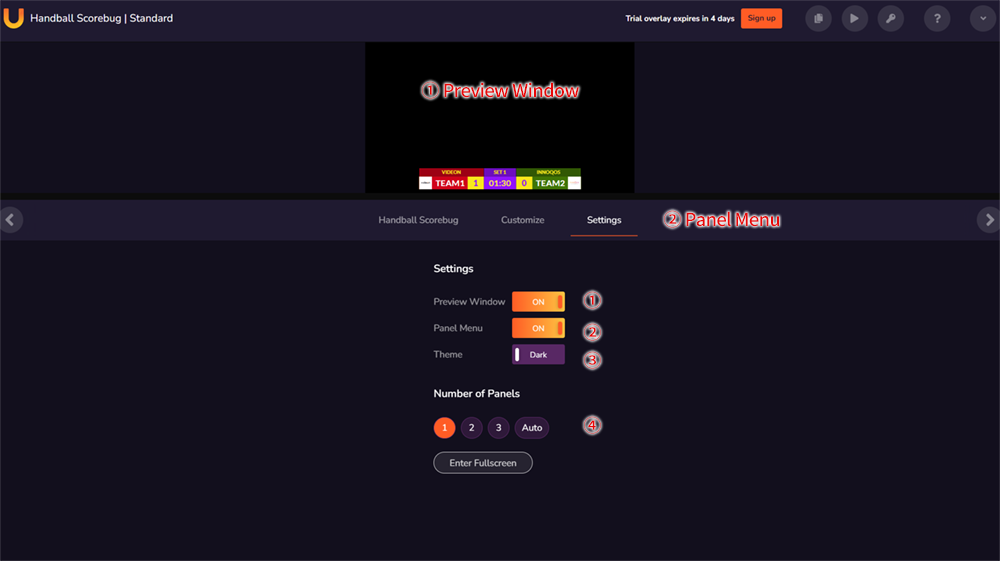

• ①Preview Windowの表示/非表示
  ②Panel Menuの表示/非表示
  ③ダーク/ライトモードの切り替え
  ④1画面に表示する各種設定パネル数の設定

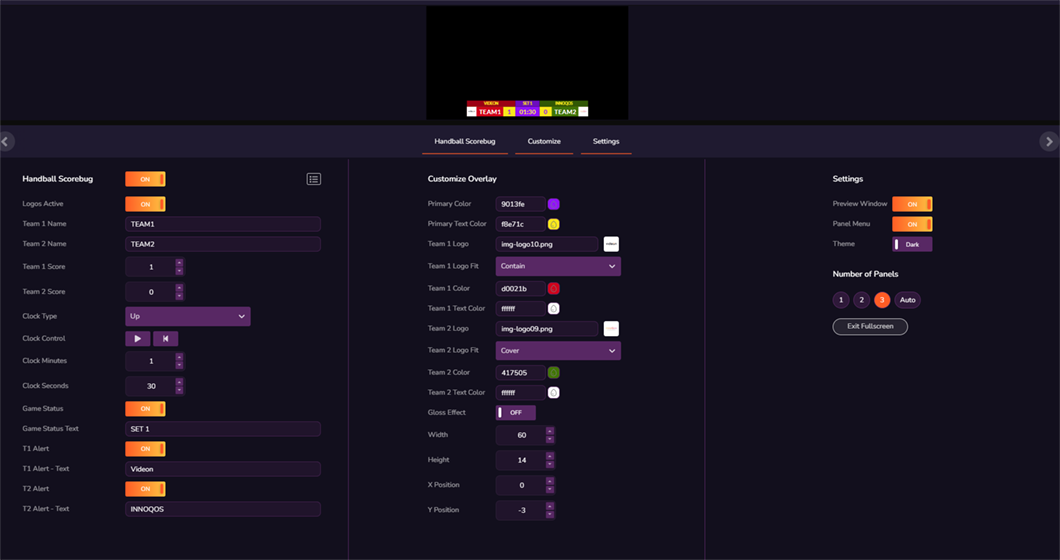

※④ 各種設定パネル数の設定を3にした場合

動画で実際に得点が切り替わる様子もお見せします！
弊社のネットワーク環境では2秒以内に得点が切り替わり始めました！
初めてやってみましたが、思ったより簡単にオーバーレイができましたね！これなら私が得点の管理を任されてもできそう！
他のエンコーダでは見られないこの機能についていかがでしょうか？面白い機能ですよね！
Videon製品のコラムは今後力を入れていくので、お楽しみに！！
