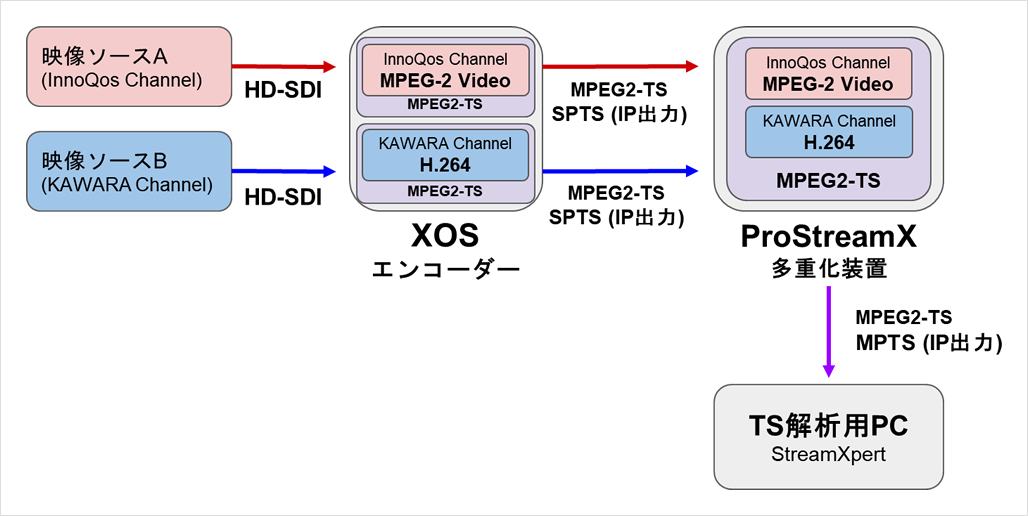

検証構成

※SPTS (Single Program Transport Stream)とは、1つのTSに1つのプログラム (サービス)が含まれているTSを指す。一方で、MPTS (Multi Program Transport Stream)は、1つのTSに複数のプログラム (サービス)が含まれているTSのことを指す。

•
•

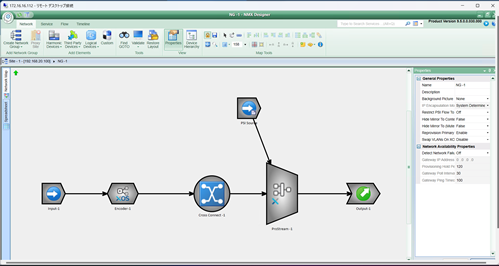

XOSとProStreamXへの設定は、Harmonicのマネジメントコントローラー「NMX」を用いて行います。NMXを用いることにより、各機器の一括管理・監視・設定を行うことが可能です。

NMXでは、各機器やサービスの監視を行う「NMX Operator」と、各機器やサービスの設定を行う「NMX Designer」というアプリケーションが主に使われます。今回は、NMX Designerを使って、2つのサービス (チャンネル) を作成し、それぞれのサービスの映像のエンコードを行った上で、1つのTSに多重化するよう設定を行います。

設定値

NMXに下記の設定値の入力を行った。

※TSはIPマルチキャストでProStreamXから出力される

InnoQos Channelの設定

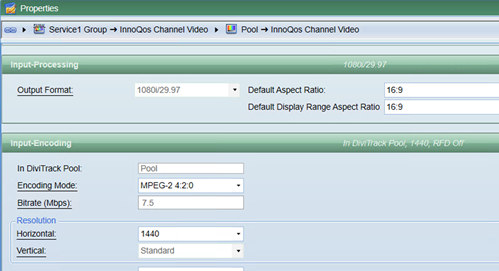

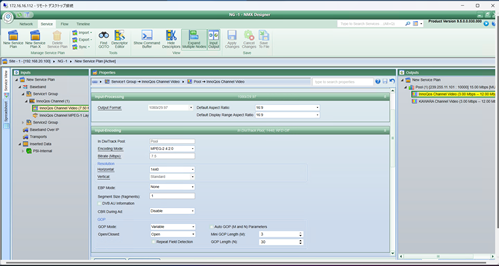

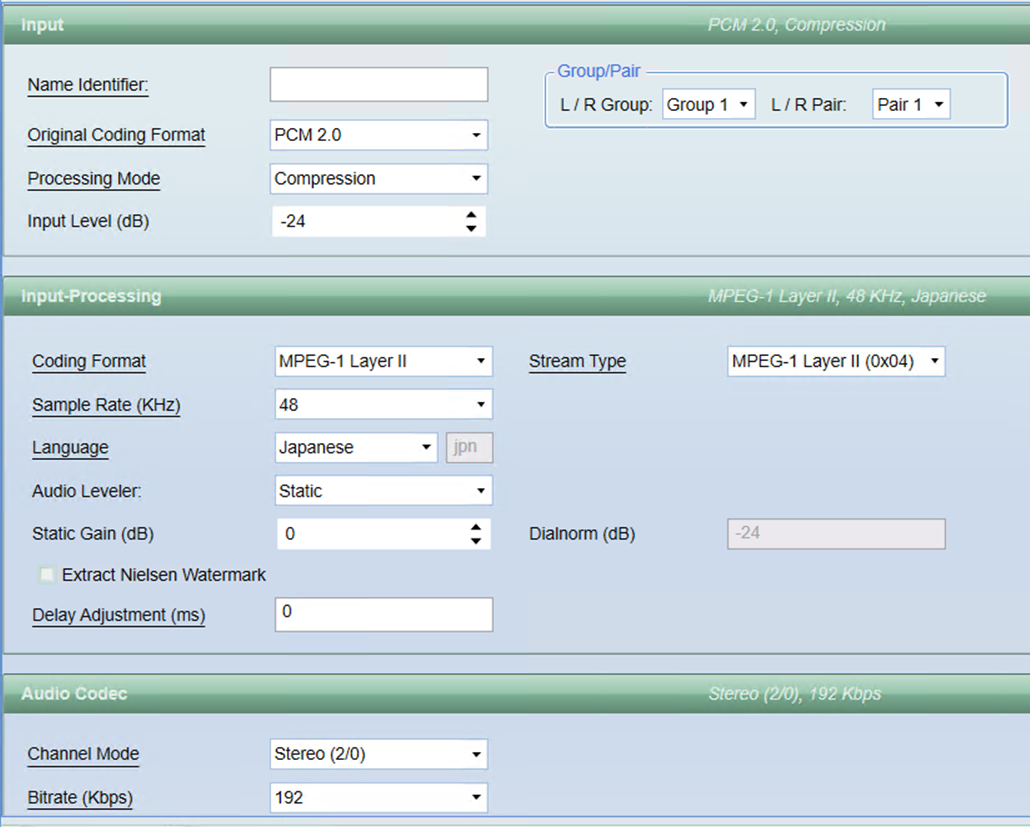

下図は、NMXの映像や音声の設定画面。ビデオやオーディオのコーデックや、ビデオの画角・アスペクト比、オーディオのビットレートやサンプルレート、音声モードを設定することができます。

•
•

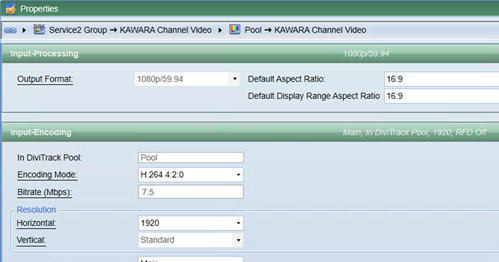

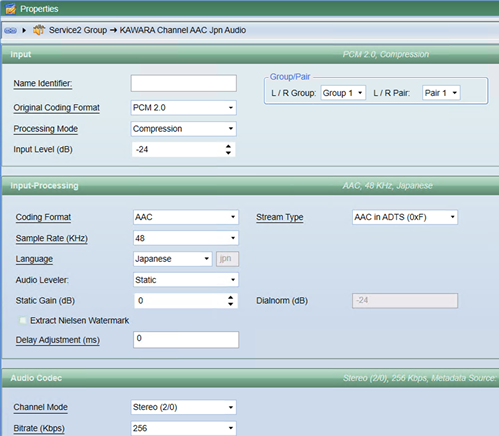

KAWARA Channelの設定

•
•

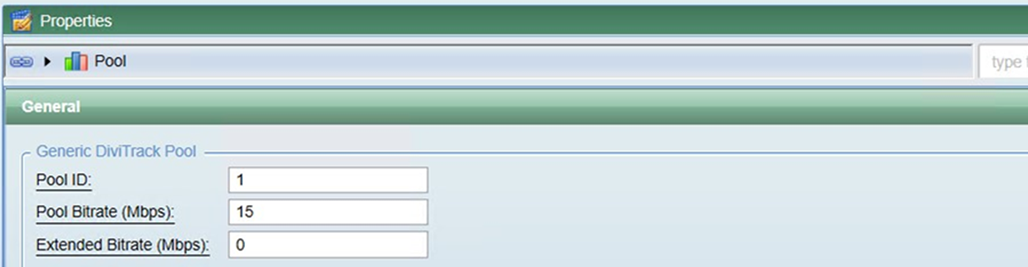

統計多重の設定画面

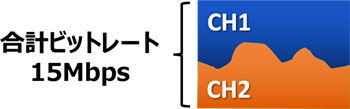

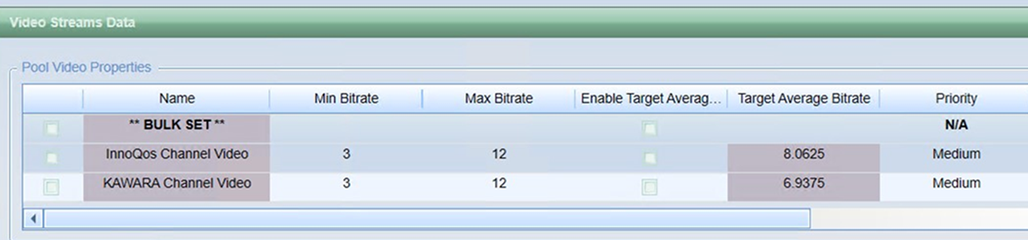

15Mbpsというプールビットレートを「InnoQos Channel」と「KAWARA Channel」で分け合うように設定しています。各サービスは、映像の複雑さに応じて、最小3Mbps、最大12Mbpsの範囲で、15Mbpsのプールに収まる形で出力ビットレートを上下させます。

TSの中身を覗いてみる

•

• それでは、実際に設定されたXOSやProStreamXから出力されたTSの中身を解析ソフトウェア「StreamXpert」を用いて覗いてみようと思います。

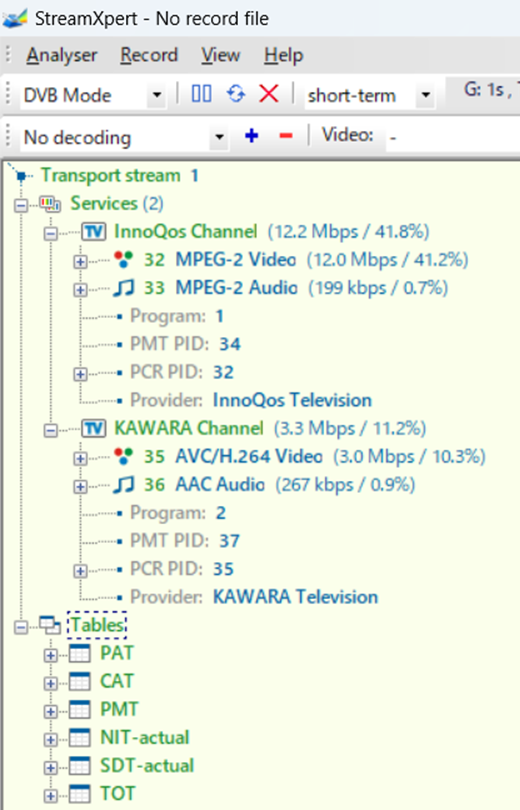

  今回は、ProStreamXからIPでTSが出力されているため、「StreamXpert」がインストールされたPCをProStreamXへIPで接続します。StreamXpert上で、TSの出力マルチキャストアドレスを入力すると、エンコーダで生成されたTSの情報が表示された。

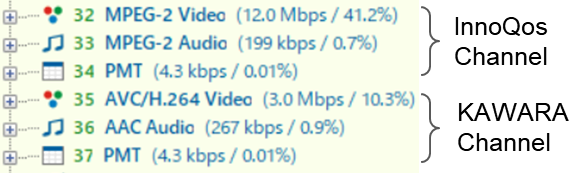

  設定した通り、TSの中にMPEG-2 Videoの映像とMPEG-2 Audioの音声で構成された「InnoQos Channel」と、H.264の映像とAACの音声で構成された「KAWARA Channel」の2つのサービスが含まれていることがわかる。

•

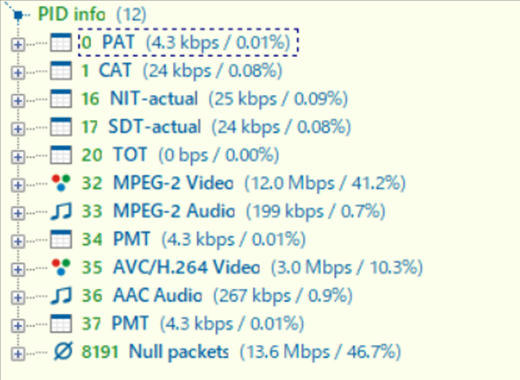

• さらに、TSの中には、サービスのビデオESやオーディオESの他にも、PATやPMTといった、各ESがどのサービスに属すのかを示すPSI (Program Specific Information)や、NITやSDT、TOTなど、番組やサービス等の情報が記載されたSI (Service Information)が含まれているのも見て取れる。

PAT (Program Association Table)

•

• PMTのPIDの一覧が含まれたテーブル。PATを見ることにより、TSの中にどのようなプログラムが入っていて、そのプログラムに紐づいているPMTのPIDがわかる。
  なお、PATのPIDは常に0 (0x00)。

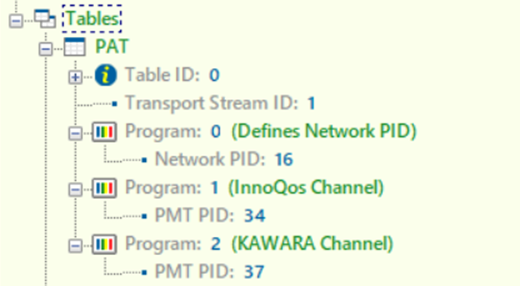

  今回出力されたTSのPATを見ると、プログラム1 (InnoQos Channel)とプログラム2 (KAWARA Channel) の2つのプログラムがTSに含まれていることがわかる。
  ※プログラム0は、NITのPIDを定義している。



PMT (Program Map Table)

•

• PMTには、1つのプログラムを構成する音声や映像などのESのPIDが記載されている。プログラム1つにつき、1つのPMTがTSの中に含まれています。各PMTのPIDは、プログラム毎に異なる。

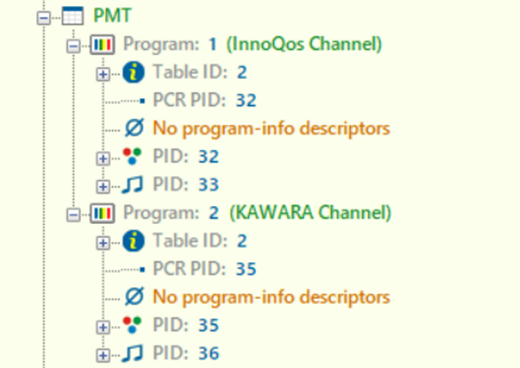

  今回出力されたTSを見ると、プログラム数が2つのため、PMTが2つあります。それぞれのPMTを見ると、InnoQos Channelの映像ESのPIDが32で、音声ESのPIDが33であり、KAWARA Channelの映像ESのPIDが35で、音声ESのPIDが36であることがわかる。



•

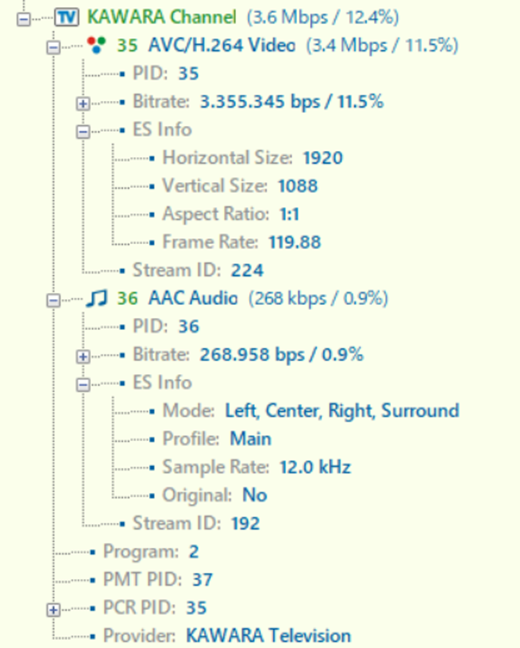

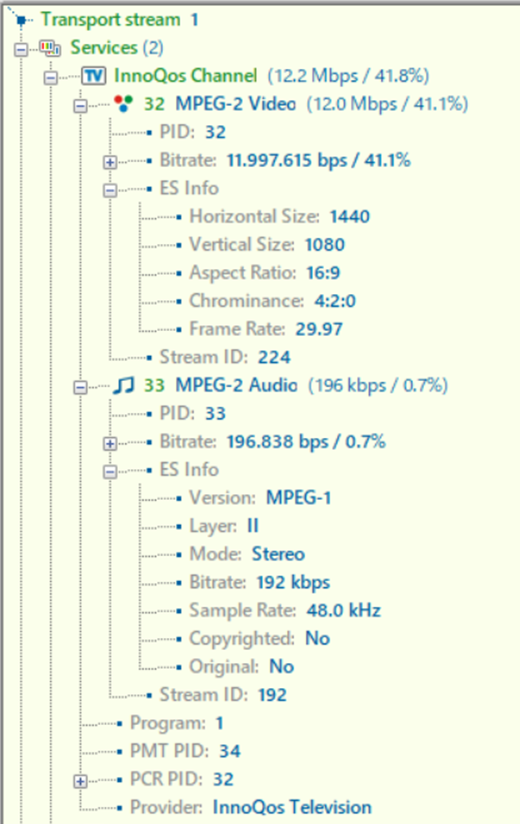

• もっと細かく、TSの中に入っている各サービスのESの情報 (ES info)を見てみます。ビデオの「ES info」には、ビデオコーデックや、映像の画角、アスペクト比、フレームレートの情報が含まれ、オーディオの「ES info」には、コーデック、サンプルレート、音声モード、ビットレート等の情報が含まれています。

SDT (Service Description Table）

•

• SDTには、各サービスの名称や、放送事業者の名称が記載されている。

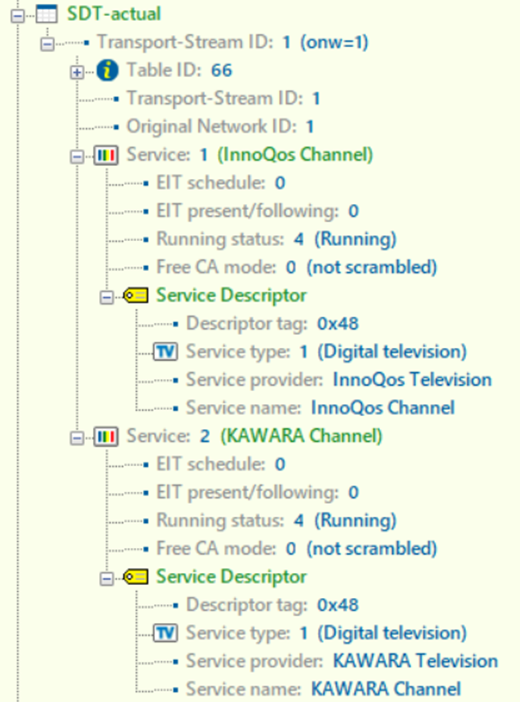

  今回出力されたTSのSDTをみると、サービス1である「InnoQos Channel」の放送事業者名は「InnoQos Television」であり、サービス2である「KAWARA Channel」の放送事業者は「KAWARA Television」であることがわかる。



NIT (Service Description Table）

•

• NITには、変調方式や、周波数、放送ネットワークの情報 (ネットワークID)など、物理的な映像の伝送路に関する情報が記載されている。NITのPIDは常に16。

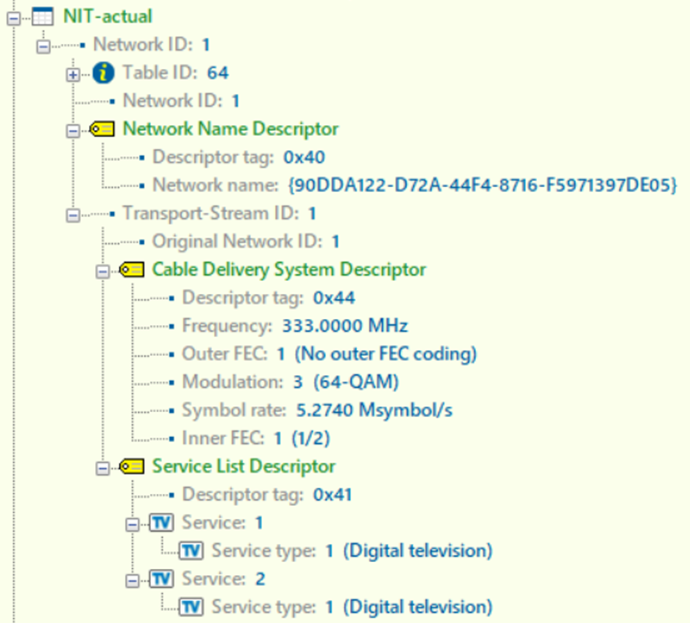

  例えば、今回出力されたTSのNITを見てみると、周波数は333MHzで、変調方式が64QAMであることがわかる。(これらの設定値はXOSとProStreamXで設定を行った。)

TOT (Service Description Table）

•

• 現在の時刻・日付 (UTC) に関する情報が含まれる。

•

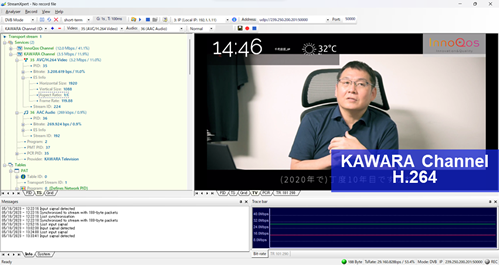

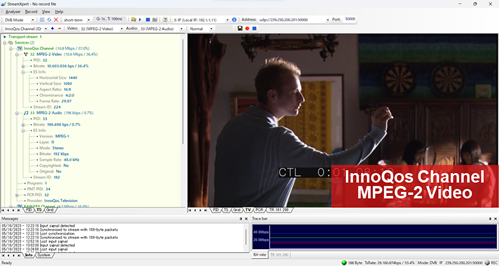

• さらにStreamXpertには、TSの中の映像をデコードし表示させる機能があるので、2つのサービスの映像を表示させてみた結果、問題なく再生できたことが確認できた。

•

• TSの中には、「MPEG-2 Video」と「H.264」の2つの異なるコーデックの映像が混在していたが、それぞれを統計多重することができた。
