Haivisionのモバイルトランスミッター「Haivision Pro」と、スマホ配信アプリ「MoJoPro」を検証
固定回線へのアクセスが無い屋外から、映像を中継する際の手段として挙げられるのは、衛星やマイクロ波を用いて伝送を行うことです。これらの手段は、安定した映像伝送を実現する一方で、中継車の手配や管理、オペレーションに係る人件費でコストがかかってしまいます。
そして、もう一つの手段として挙げられるのは、4Gや5Gなどのモバイル回線を用いて映像を伝送する方法で、最近は放送局でも採用が増えております。
今回は、モバイル回線を用いた映像伝送のソリューションの一つとして、1台で映像のエンコードからセルラー回線を通じた映像伝送までをこなす、「Haivision Pro」をお借りすることが出来たので、実際に触って検証してみます。
INDEX
Haivision Proとは？
Haivision Proシリーズはカメラにもマウント可能な、SDIやHDMIで入力した映像をエンコードした上で、セルラー回線を含めたインターネット回線を用いて映像を伝送が可能なモバイルエンコーダです。
今回検証に使用するHaivision Pro 360-5Gは、2つのEthernet、Wi-Fi、5G対応の6つのセルラーモデムを搭載。ビデオ入力は、3G-SDIとHDMIに対応し、出力ストリームとして、SRTに加えてHaivisionの独自の伝送プロトコルであるSSTに対応しています。
さらに、より小型なモデルとしてHaivision Airもラインナップにございます。

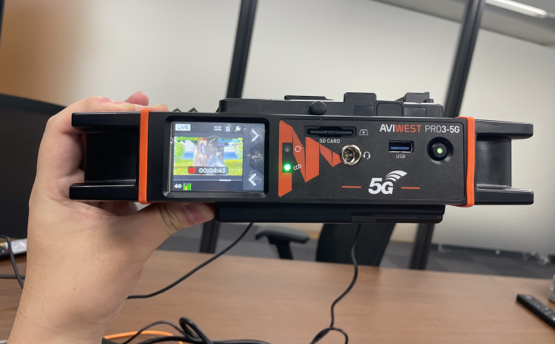

実際にHaivision Proを持ってみた感触としては、片手でも持ち運べるぐらいの重さと大きさ。この中にライブエンコーダと、モデムが6つ内蔵していると考えたらかなりコンパクトなサイズ。
残念ながら弊社には業務用カメラが無いので、カメラにマウントは出来なかったが、マウントしたら機材の持ち運びがだいぶ楽になりそう。
SSTとは？

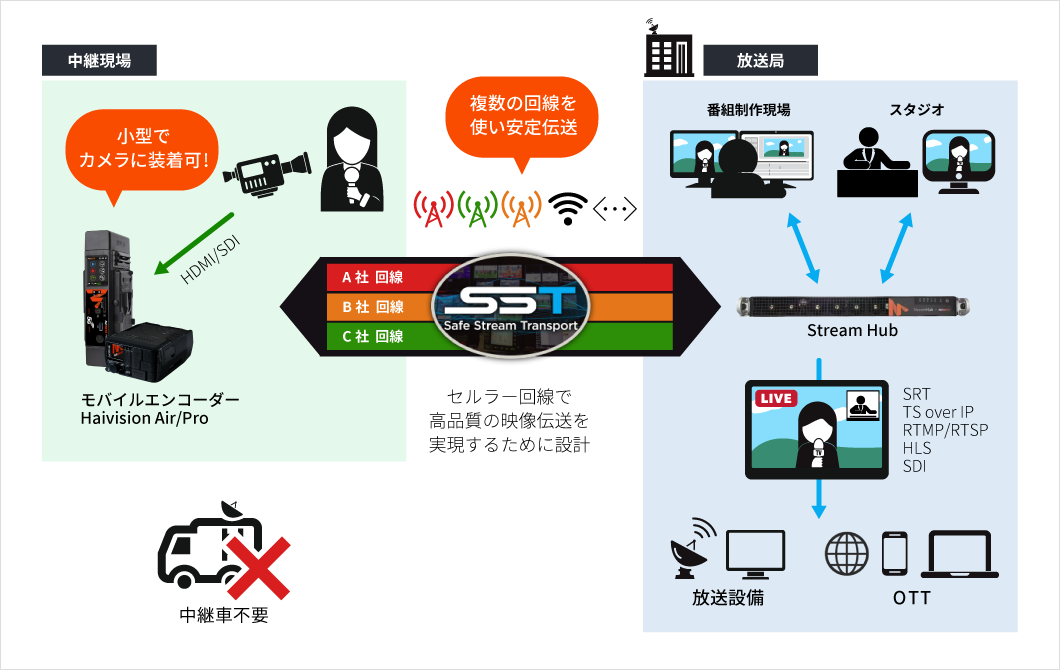

SST (Safe Stream Transport)は、Aviwest社 (後にHaivisionが買収)が開発した、Wi-Fiやセルラー回線のような無線ネットワークでも、信頼性の高い映像伝送を実現することを目的とした映像伝送プロトコルです。
特徴として、複数の回線を束ねて伝送を行うBondingが可能であったり、ネットワーク状態に応じて映像の解像度やビットレート、各回線に割り当てる帯域を動的に調整することが可能なので、セルラー回線のような不確実性が多い回線でも安定して映像が伝送することが出来ます。
さらに、手動で使用する回線に優先度をつけることも出来るので、例えばデータ無制限契約の回線を優先して使用するように設定することも可能です。
そのほかにも、SSTには、ビデオ受信側から中継先への映像の送り返しが可能なビデオリターン機能や、機器間ファイル転送、双方向インカム機能、PTZカメラ・ビデオ送信機のリモートコントロールが可能など、様々な機能があります。

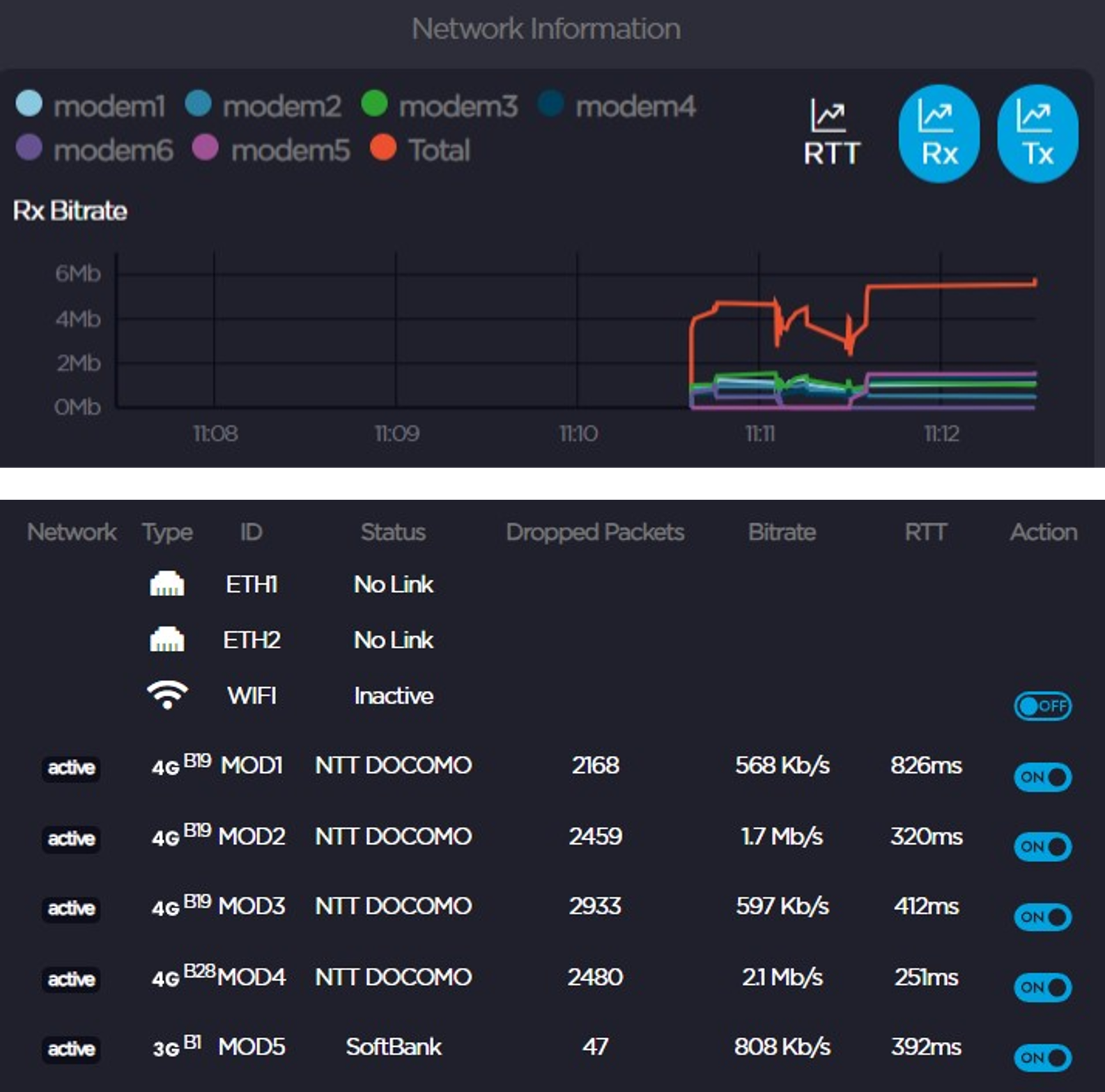

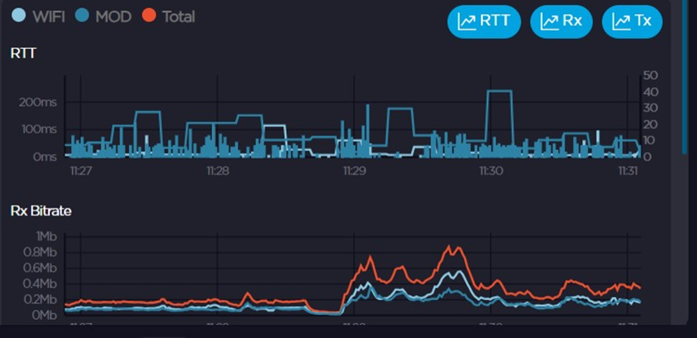

Haivision Proでは、どの回線にどれぐらいの帯域を割り当てて伝送しているのかは、ダッシュボードから確認可能。(オレンジ色の線が合計ビットレートで、その他の線が各回線の伝送ビットレート)
実際に、SIMカードを用意し、Haivision Proを用いてモバイル回線のみで伝送をしてみた所、複数の回線を使って伝送出来ていることが分かった。
SSTに対応したスマホ配信アプリ「MoJoPro」
屋外からの中継には、バズーカのような大きいカメラは使わない！もっとお手軽に生中継したい！ という方にはMoJoProアプリもオススメです。
MoJoProは、SSTプロトコルを用いて、お手持ちのiPhoneやAndroidスマホから、撮影した映像をライブで伝送できるアプリです。MoJoProは、スマホのセルラー回線とWi-Fiの2回線のボンディングに対応しているので、複数回線を束ねられるSSTのメリットはそのまま。MoJoProはスマホのみで映像の撮影からエンコード、伝送まで完結するので、中継機材がさらに少なく済みます。
実際に、フランスなどの海外の放送局では既にニュース中継にMoJoProが活用されています。

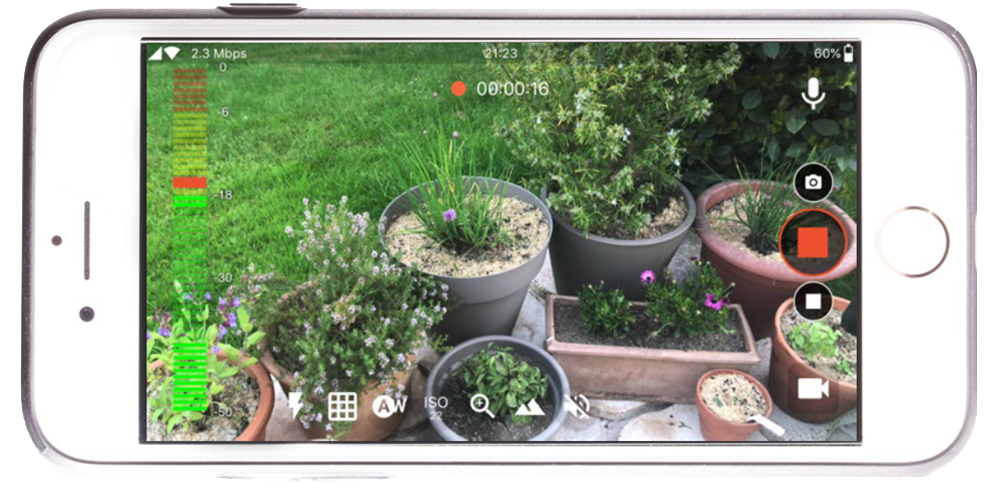

MoJoProのライブ配信画面のスクリーンショット

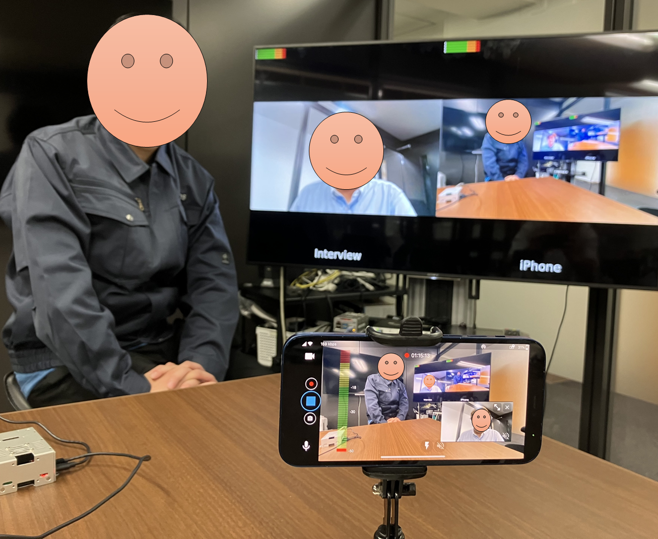

手前がMoJoProで中継しているスマホ。
奥のテレビの右部にはMoJoProからの映像を表示。
実際にMoJoProを使ってライブ中継してみました。
最初に、映像の送信先IPアドレスやコーデック、伝送ビットレート、解像度を指定し、ライブ開始ボタンをタップするだけで、簡単に映像が中継ができました。
セルラー回線とWi-Fiをボンディングしているためか、映像が途切れたり、崩れることもなく、伝送は安定していました。
MoJoProの使用している回線の帯域を確認すると、ちゃんとWi-Fiとセルラー回線の両方で伝送されていました。
StreamHub (レシーバー)
ここまで、SSTの送信側装置としてHaivision ProとMoJoProを紹介いたしましたが、今度は、SSTの受信装置であるStreamHubをご紹介します。
StreamHubは、Haivision ProやMoJoProからの映像を受信・デコードの上、SDIやIPストリームとして出力することが出来る装置で、最大で8本の出力SDI出力が可能です。

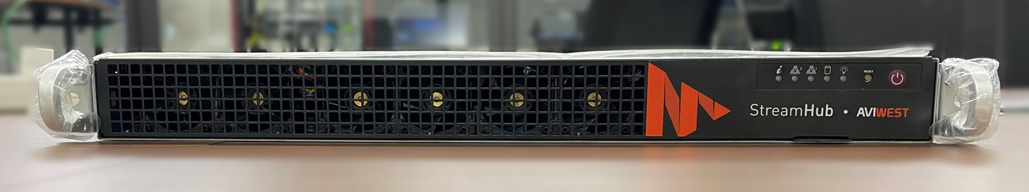

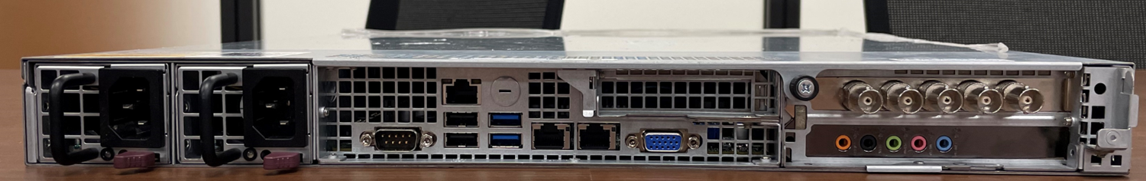

※今回使用したStreamHubの筐体は4本までの3G-SDI出力に対応しておりますが、8本の3G-SDIや4本の12G-SDI出力対応の筐体もございます。
さらに、Haivision Proのリモートコントロールも可能で、StreamHubを通じ、中継先にあるHaivision Proの設定変更やライブの開始・停止・録画操作がリモートで行えます。
しかしながら、StreamHubのは単なるSSTのレシーバだけではございません！

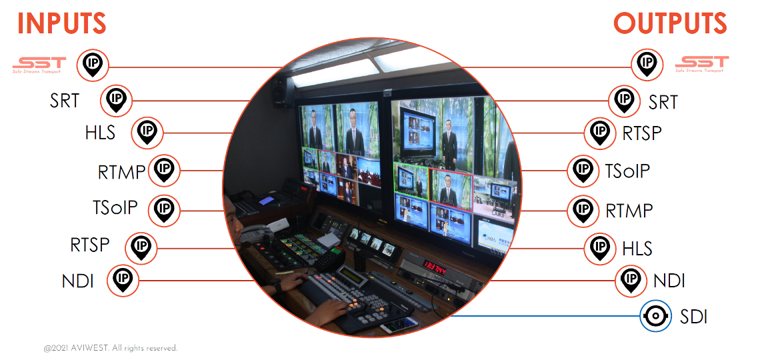

StreamHubは、SSTの他にも下記のプロトコルの入出力に対応しています。
SST、SRT、RTMP、RTSP、HLS、NDI、RTP(TS)
プロトコル間変換や、トランスコード機能もあり、トランスコードした映像のIP出力が可能なので、メディアゲートウェイとしての使い方も可能です。
他にも、StreamHubへ入力された映像を、Haivision ProやMoJoProへ送り返すことが出来る「ビデオリターン」機能や、PCからWebカメラを使って、Web会議のように映像をStreamHubへ伝送する「LiveGuest」機能、StreamHubへの複数の入力映像を1枚の分割画面として出力するマルチビュー機能など、1台で多機能な装置です。
マルチビュー機能
LiveGuest機能
ビデオリターン機能
構成図

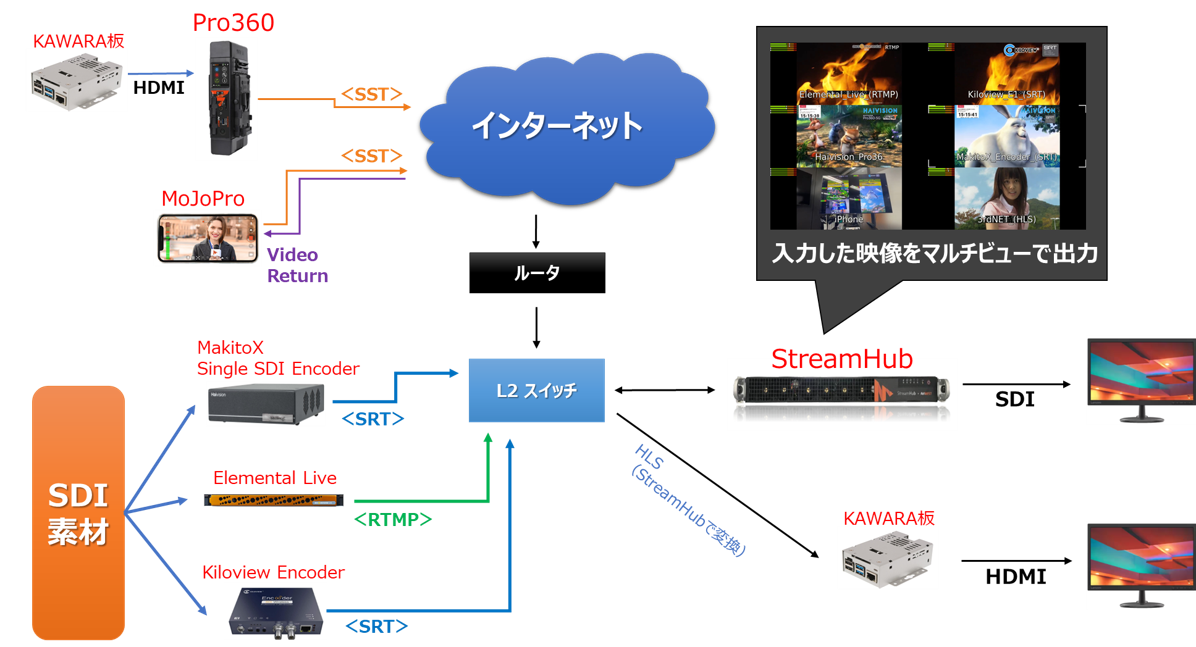

下図の構成で、実際にStreamHubにストリームを受信させ、IPとSDIで映像を出力してみました。
今回は、MoJoPro (SST)やHaivision Pro (SST)からの映像に加えて、他社製エンコーダとの互換性検証も兼ねて、Elemental Live (RTMP)や、Kiloview E1 (SRT)、Haivision MakitoX (SRT)と弊社映像配信プラットフォームの3rdNET (HLS)のストリームもStreamHubに受信させてみました。
StreamHubへの入力ストリーム
- Haivision Pro 360 (SST)
- MoJoPro (SST)
- MakitoX Encoder (SRT)
- Elemental Live (RTMP)
- Kiloview E1 Encoder (SRT)
Stream Hubからの出力

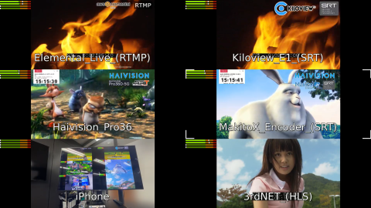

- SDI (マルチビュー画面)
- HLS (Pro360からの映像をトランスコード)
そして、後述する「マルチビュー」機能で上記の入力ストリームを1つのマルチビュー画面の映像としてSDIで出力。併せて、ライブストリームも表示OKな弊社のサイネージ製品「KAWARA板ネット」に、Pro360からの映像をStreamHubでトランスコードの上、HLSで送信。
さらに、StreamHubのビデオリターン機能を使い、StreamHubで受信したストリームをHaivision Pro360に対して送り返しを行います。
StreamHubのWebUI画面。

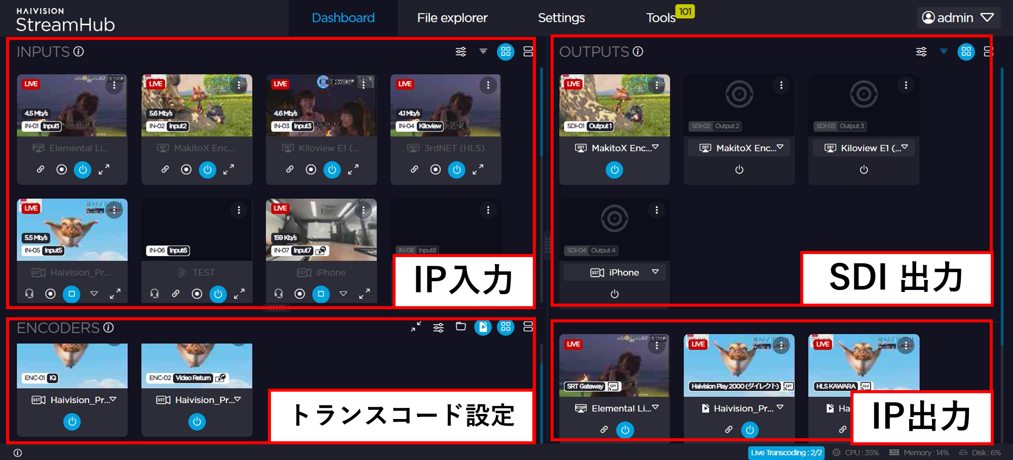

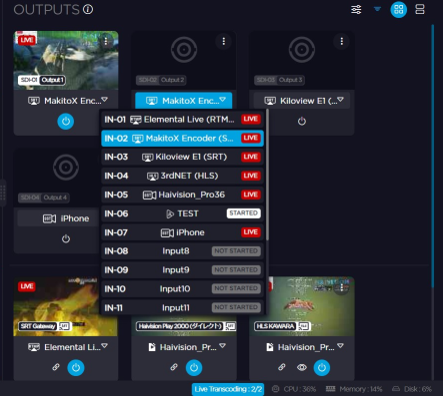

StreamHubに入力された映像、トランスコードを行っている映像、出力している映像がサムネイル付きで一覧で表示されています。この画面から入出力の開始・停止や、ストリームの設定、出力する映像の選択が可能。
「IP入力」を「SDI出力」や「IP出力」にドラッグアンドドロップするだけで、出力する映像ソースを指定でき、操作は非常に簡単でした。

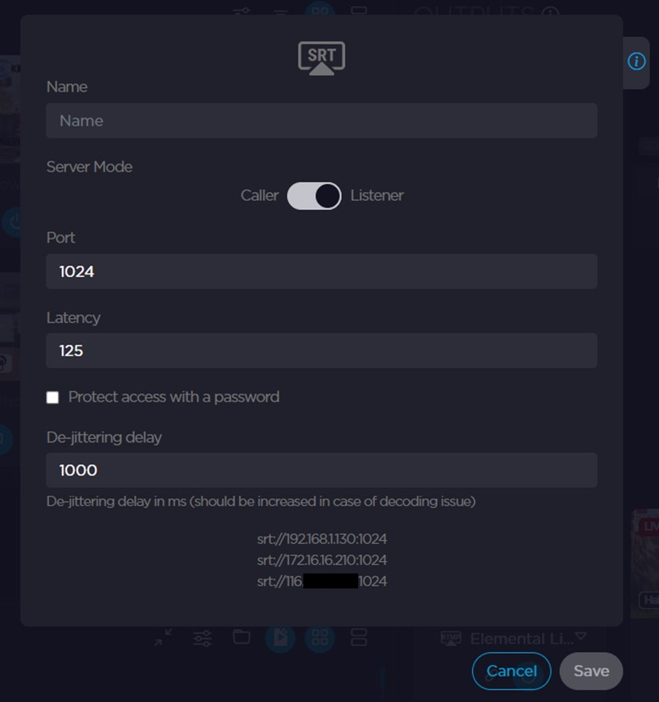

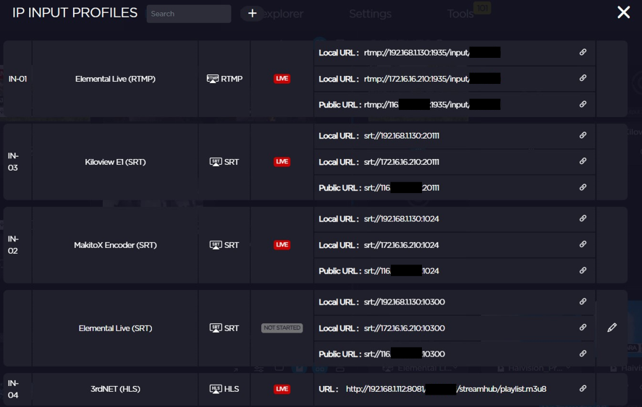

StreamHubでは、受信するIPストリームはプロファイルという形で登録が出来ます。
なお、Haivision ProやMoJoProのようなSSTを用いたデバイスは、送信側で宛先のStreamHubのアドレスを指定してしまえば、StreamHub側で、ライブの開始や設定変更を含めたリモート操作が自動的に出来るようになります。
逆に、StreamHubの出力設定は、どのSDI出力ポートや、出力IPストリームに、どの入力映像を出すのかを選択するだけでOK
他のエンコーダと比較しても、直感的で分かりやすい操作画面でした。

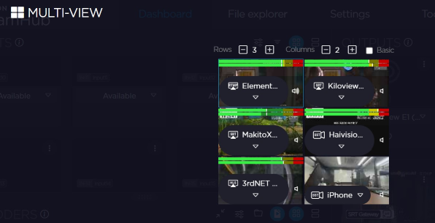

マルチビュー機能
設定画面
マルチビュー機能は、StreamHubへ入力した最大16本の映像を画面分割した上で、SDIやIPストリームとして出力することが可能な機能です。
映像の監視などの用途でもご活用頂けます。

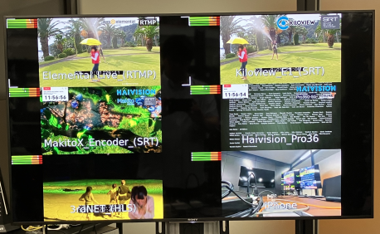

マルチビューで複数の異なるメーカやプロトコル映像を出力してみた結果、全てのストリームが問題なく受信でき、映像を出力することができました。
SRT vs SST 遅延比較
＜比較手順＞
リアルタイムな時刻を表示可能なWebサイト「Time.is」をWebページも表示可能な弊社のサイネージ端末「KAWARA板ネット」へ表示。KAWARA板ネットからの映像をMakitoX (SRT)エンコーダと、Haivision Pro360 (SST)に入力させ、エンコーダさせたうえで、StreamHubへ伝送。

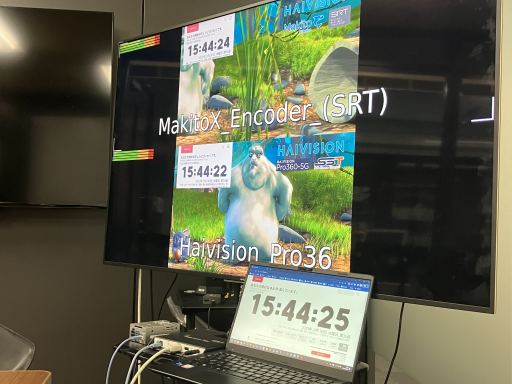

StreamHubでMakitXとHaivision Proからの映像をマルチビュービューで出力し、モニターへ投影。「Time.is」を表示させたPCの時刻と比較を行う。
SSTでの伝送は、何回か試行錯誤してみた結果、バッファをモバイル回線のみで安定して伝送が可能なギリギリの遅延である2.5秒を設定。
結果、SRTでは遅延は1秒で、SSTは遅延が3秒となった。
MakitoX (SRT) は有線回線でStreamHubへつなげているので、エンコード設定でバッファを300msまで下げても安定して伝送が出来たが、Haivision Pro (SST)はモバイル回線なのでバッファを削りすぎると映像が乱れてしまう。
試しに、Haivision ProをWi-Fiや有線LANにつなげてみて、伝送を行ったら、バッファ設定を200msまで下げても安定。
結局のところ、遅延をどこまで削れるかは、使用している回線次第かなと思いました。
LiveGuest機能

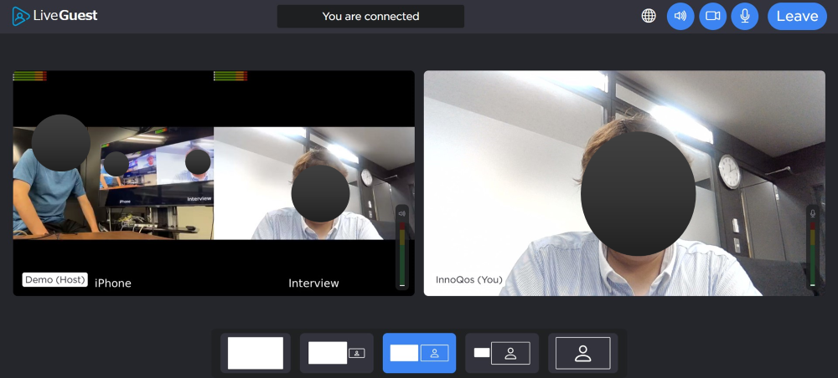

LiveGuestは、Zoomなどのテレビ会議ツールのような感覚で、遠隔地のパソコンのWebカメラからStreamHubへ映像を伝送することが可能な機能です。
例えば、離れた人にインタビューを行い、その映像を放送やライブ配信として流す際に活用できます。StreamHub上でLiveGuestのセッションを作成すると、参加用のURLが発行されるので、URLをインタビュー相手にメールで共有することにより、特別な機材不要で遠隔地からでもインタビューを収録可能です。
ビデオリターン機能
ビデオリターン機能は、StreamHubにて受信した映像ストリームを、トランスコードを行った上で、Haivision ProやMoJoPro、LiveGuestに送り返すことが可能な機能です。スタジオの映像や、他の中継先の映像、プロダクションで編集された映像等をリアルタイムで中継先へ送ることが出来るので便利です。

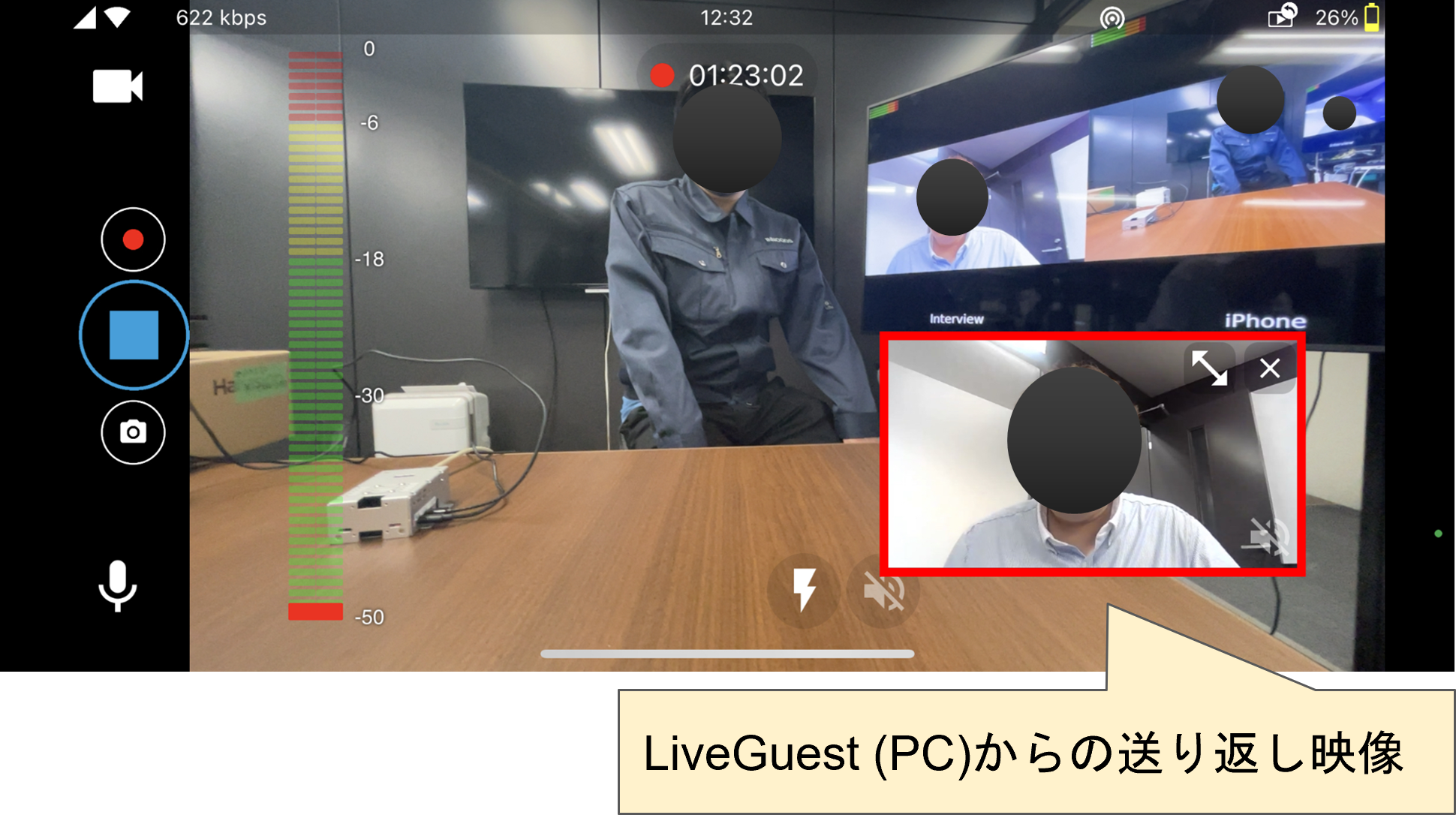

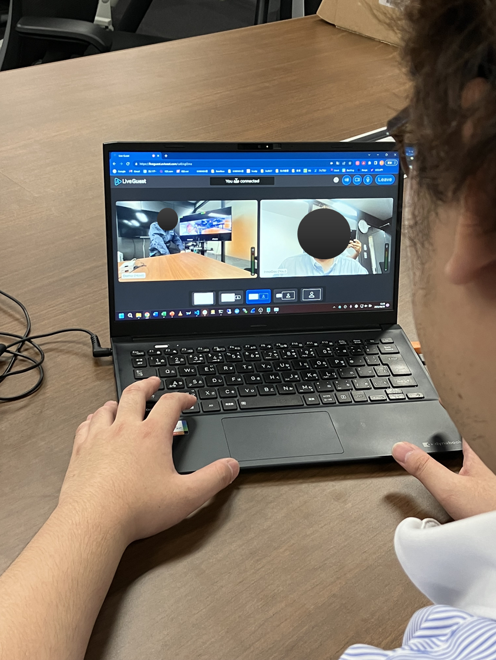

試しに、StreamHubに入ってきたMoJoProの映像を、LiveGuestに接続しているPCに送り返してみました。
映像の遅延の設定にもよりますが、若干の遅延は感じるものの、コミュニケーション取る事には支障はありませんでした。
MoJoProでもビデオリターン機能は利用可能です。

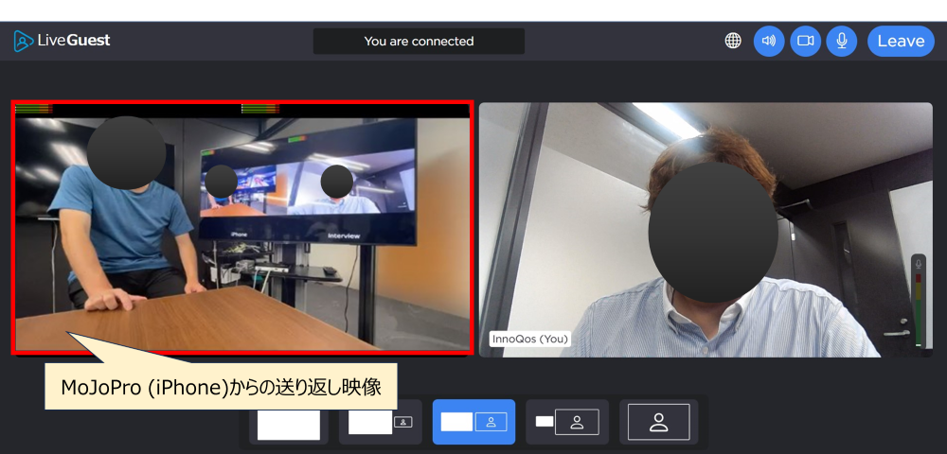

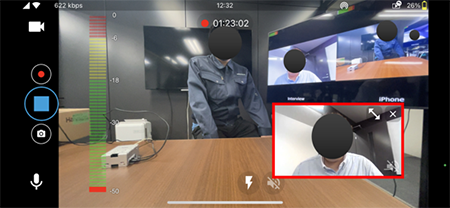

今度は逆に、LiveGuestからの映像をStreamHubを通じて、MoJoProのスマホに送り返しております。
もちろん、Haivision ProやAirでもビデオリターン機能は利用可能です。ProやAirには、HDMI OUTやSDI OUTポートがあるので、そちらのポートからStreamHubからのビデオリターン映像を出力することができます。
おまけ : StreamHubから映像をKAWARA板ネットで受信してみた
-
ライブストリーミングを受けられるサイネージとして定評？のある
KAWARA板ネットの詳細についてはこちら
弊社のデジタルサイネージサービス「KAWARA板ネット」。

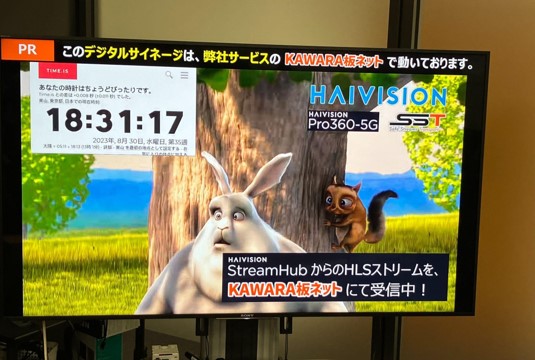

RTMPやHLS、DASHなどのストリームが受けられるので、試しに、Haivision ProのSSTの映像を、StreamHubでHLSに変換し、KAWARA板ネットで受けさせたところ、問題なく映りました。
