構築事例

#07

オンプレ導入事例 Appear社IP-QAMを使用した局間伝送

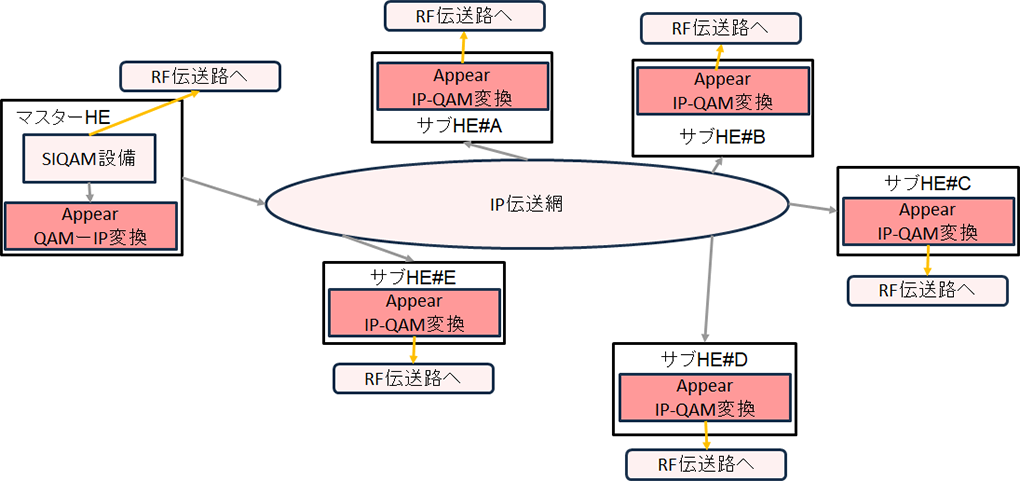

Appear社IP-QAMを活用した長距離局間伝送
Point
  • マスターHEから各サブHE間は50Km超で、RF伝送では厳しい
  • マスターHEでは、QAMをIPに変換
  • マスターHEーサブHEの長距離区間はIPで伝送し、各サブHEではIPからQAMに直接変換
  • IP網も2経路用意し、AppearでIP入力の冗長切替を実現
  • サブHEでは、ローカルの各サービスとAppearのQAM出力をRFでミキシング、光送信機へ
  • マスターHEと同等の画質を維持

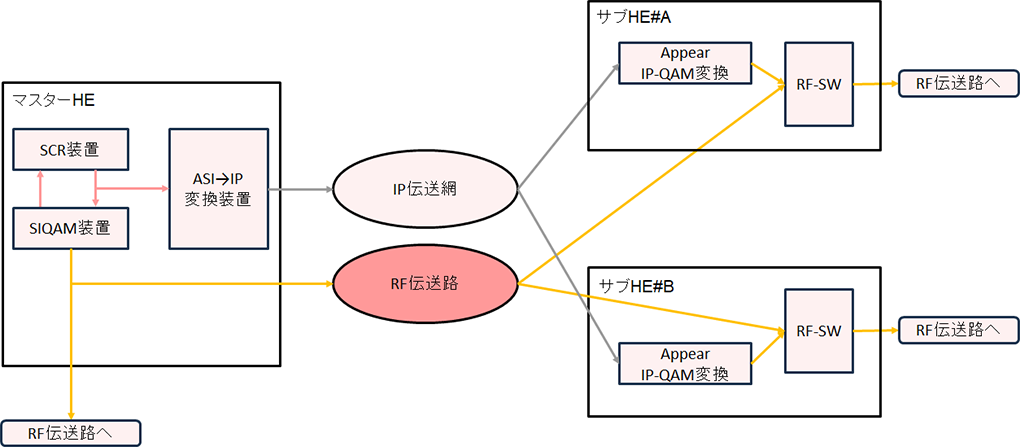

伝送路の冗長(マスターHE-サブHE間が30km程度)
Point
  • マスターHE-サブHE区間距離が30Km程度で、RFの光伝送でも対応可能
  • マスターHEからCS放送をIPマルチキャスト方式で伝送することで、1対多の配信が可能となり、サブHEを拡張する際にもマスター側の設備を増設する必要がありません。サブHEにIP-QAM変換装置を設置するだけで、CS放送の拠点間伝送に対応。
